4A-FE, 5A-FE, 7A-FE
1 - supapă de creștere a turației de mers în gol,
2 - șa,
3 - niplul conductei de refulare,
4, 8, 16, 19, 25, 28 - garnitură inelară,
5 - regulator de debit,
6 - primăvară,
7 - rezervor,
9, 18 - știft de montare,
10 - arborele pompei,
11 - corpul pompei,
12 - etanșare de ulei,
13 - suportul pompei,
14 - scripete pompă,
15 - cheie,
17 - disc frontal,
20 - rotor,
21 - lama,
22, 29 - inel de reținere,
23 - inel stator,
24 - disc spate,
26 - mașină de spălat ondulată,
27 - capacul carcasei pompei.
Notă: la asamblare, aplicați următoarele părților indicate de săgeți:
- unsoare consistenta,
- lichid servodirectie.
Publicație retipărită de pe un portal web: toyotaman.ru

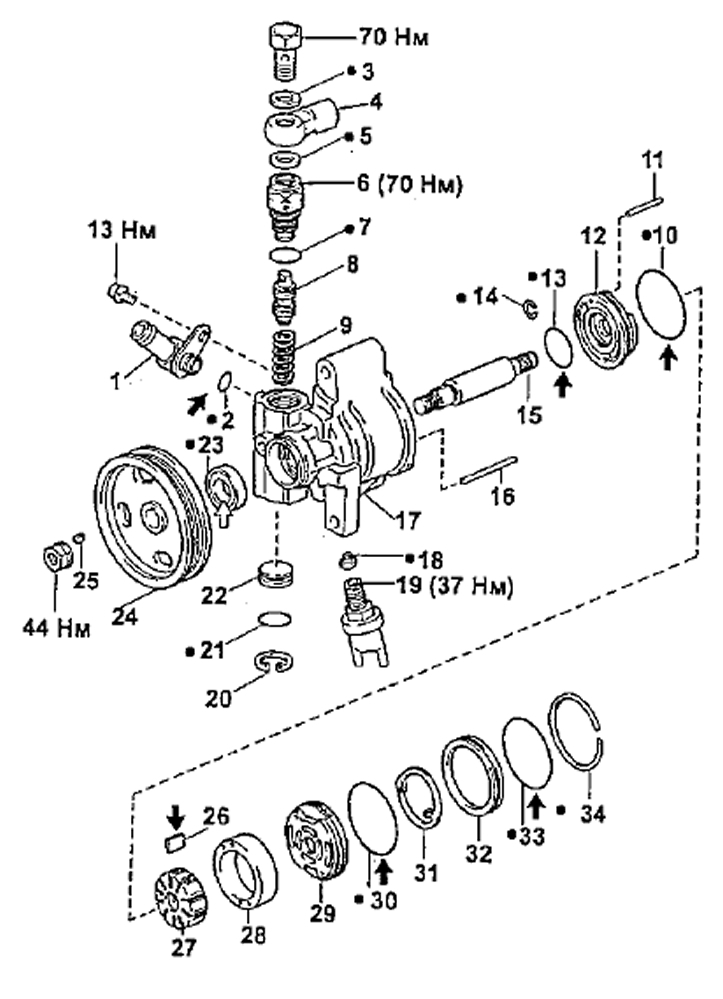

Pompa servodirectie (3S-FE, 4S-FE)
1 - știft,
2, 7, 10, 13, 21, 30, 33 - garnitură inelară,
3, 5 - garnitură,
6 - niplul conductei de refulare,
8 - regulator de debit,
9 - primăvară,
11, 16 - știft de montare,
12 - disc frontal,
14, 20, 34 - inel de reținere,
15 - arborele pompei,
17 - corpul pompei,
18 - șa,
19 - supapă de creștere a turației de mers în gol,
22 - scaun cu arc,
23 - etanșare de ulei,
24 - scripete pompă,
25 - cheie,
26 - lama,
27 - rotor,
28 - inel stator,
29 - disc spate,
31 - șaibă figurată,
32 - capacul carcasei.
Notă: la asamblare, aplicați următoarele părților indicate de săgeți:
- unsoare consistenta,
- lichid servodirectie.

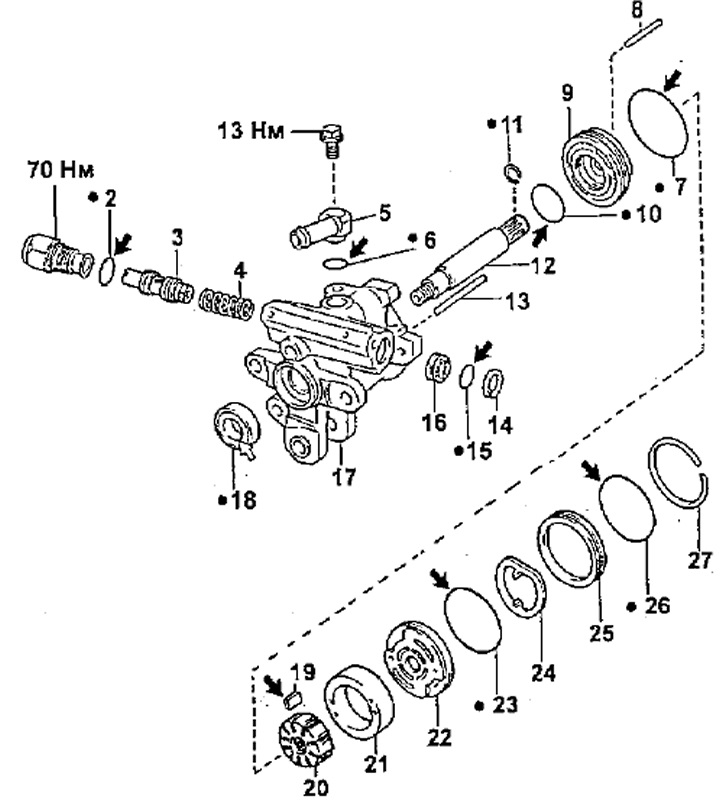

2C
1 - niplul conductei de refulare,
2, 6, 7, 10, 15, 23, 26 - Garnitură inelară,
3 - regulator de debit,
4 - primăvară,
5 - niplul conductei de retur,
8, 13 - știft de montare,
9 - disc față, 11, 14,
27 - inel de reținere,
12 - arborele pompei,
16 - scaun cu arc,
17 - corpul pompei,
18 - etanșare de ulei,
19 - lama,
20 - rotor,
21 - inel stator,
22 - disc spate,
24 - mașină de spălat ondulată,
25 - capac carcasa.
Notă: la asamblare, aplicați următoarele părților indicate de săgeți:
- unsoare consistenta,
- lichid servodirectie.
