Galeria de evacuare
Avertizare. Lăsați motorul să se răcească complet înainte de a începe lucrul.
Demontarea
1. Scoateți cablul de la borna negativă a bateriei.
2. Deconectați conectorul senzorului de oxigen și eliberați cablajul acestuia. Dacă instalați o galerie de evacuare nouă, scoateți senzorul (vezi Capitolul 6A).
3. Scoateți ecranul termoizolant superior (vezi Figura 6.3).

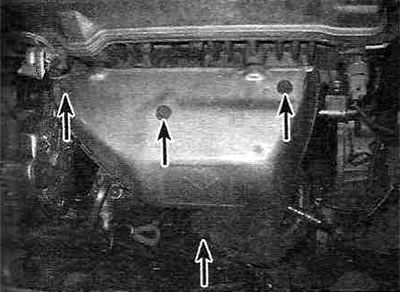

Figura 6.3. Scoateți ecranul termic al galeriei de evacuare (șuruburile de montare sunt indicate prin săgeți).
4. Ungeți șuruburile și piulițele galeriei de evacuare cu lubrifiant penetrant.
5. Deconectați țeava de eșapament de la galeria de evacuare.
6. Scoateți suportul de montare al galeriei de evacuare (unele modele au două suporturi instalate) și ecranul inferior de izolație termică (vezi figura 6.6).

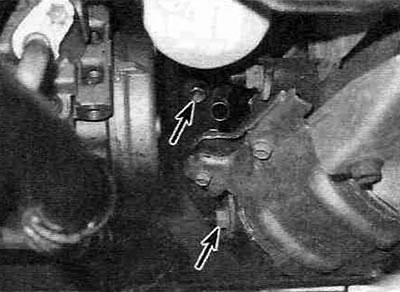

Figura 6.6. Deconectați suportul de montare al galeriei de evacuare de lângă suportul motorului din față (șuruburile de montare sunt indicate prin săgeți).
7. Slăbiți piulițele și scoateți galeria de evacuare (vezi Figura 6.7).

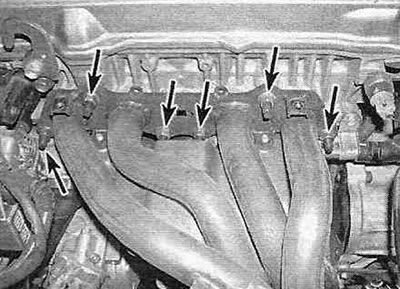

Figura 6.7. Slăbiți piulițele de montare a galeriei de evacuare (arătat prin săgeți) la chiulasă.
Instalare
8. Folosind o racletă, îndepărtați toate urmele de garnitură veche și depunerile de carbon de pe suprafețele de contact ale galeriei de evacuare și chiulasei. Dacă garnitura "a avut scurgeri", galeria de admisie trebuie dusă la un atelier specializat pentru a verifica curbura suprafeței de așezare și (dacă este necesar) măcinarea sa.
9. Plasați noua garnitură, aliniind orificiile corespunzătoare cu știfturile de montare de pe chiulasă.
10. Instalați galeria de evacuare la locul ei și strângeți piulițele de montare.
11. Strângeți piulițele la cuplul specificat (vezi specificațiile). Strângeți în trei-patru etape, începând din centru și terminând spre margini, pentru a evita deformarea suprafeței de așezare a galeriei.
12. Instalați componentele rămase în ordine inversă demontării.
13. Porniți motorul și verificați dacă există scurgeri de gaze de eșapament.
