Notă: Înainte de a începe această procedură, pregătiți două șuruburi M6 cu un pas de 1 mm și o lungime de 16-20 mm. Acestea vor fi denumite de acum înainte șuruburi de service.
Demontarea
1. Scoateți capacul supapei așa cum este descris în paragraful 4.
2. Scoateți distribuitorul (vezi capitolul 5), dacă există unul.
3. Scoateți cureaua de distribuție, pinionul arborelui cu came și capacul de distribuție spate (consultați paragrafele 7 şi 9).
4. Măsurați jocul axial al arborelui cu came cu un comparator cu cadran (vezi Figura 10.4).

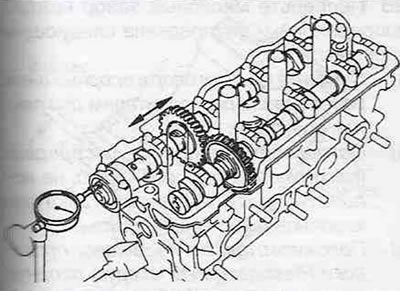

Figura 10.4. Instalați un comparator cu cadran conform figurii și măsurați jocul la capătul arborelui cu came.
Dacă jocul depășește specificațiile, înlocuiți arborele cu came și/sau chiulasa.
Arborele cu came de evacuare
5. Verificați admisie arborele cu came astfel încât știftul său de fixare să fie poziționat la un unghi de 10-45° față de verticală (vezi Figura 10.5).

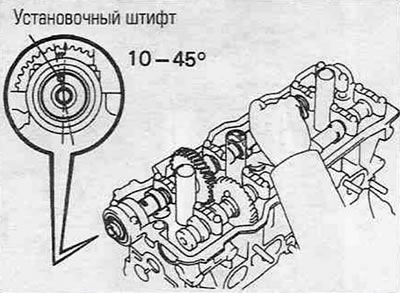

Figura 10.5. Rotiți arborele cu came de admisie astfel încât știftul său de fixare să fie la un unghi de 10-45° față de verticală.
În acest caz, camele arborelui cu came de evacuare vor lua o astfel de poziție încât presiunea arcurilor supapelor să fie distribuită uniform pe întreaga lungime a arborelui cu came de evacuare.
6. Fixați angrenajele principale și auxiliare ale angrenajului acționat de două ori al arborelui cu came de evacuare prin înșurubarea șurubului de service în orificiul filetat (vezi Figura 10.6).

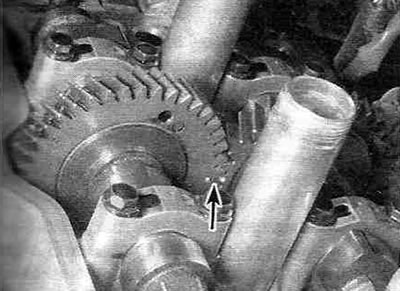

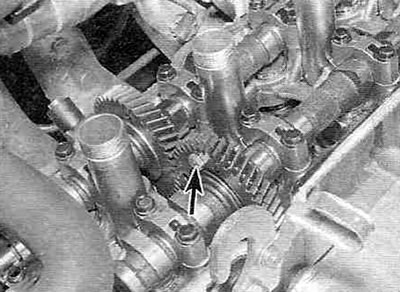

Figura 10.6. Înșurubați șurubul de service prin orificiul din angrenajul auxiliar în orificiul filetat din angrenajul arborelui cu came principal (indicat de săgeată).

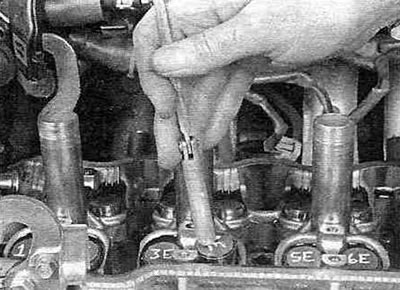

7. Deșurubați șuruburile care fixează capacul exterior (de la punctul de control) suporturile arborelui cu came de evacuare și scoateți capacul.
8. Treptat, cu câte 1/4 de tură, slăbiți șuruburile de pe capacele lagărelor arborelui cu came de evacuare 1, 2 și 4, până când acestea pot fi slăbite manual. Îndepărtați capacele primului, celui de-al doilea și celui de-al patrulea suport.
9. În cele din urmă, tot treptat, cu câte 1/4 de rotație, slăbiți șuruburile care fixează capacul celui de-al treilea suport, apoi deșurubați șuruburile manual și scoateți capacul.
Avertizare. Când deșurubați șuruburile capacului, asigurați-vă că arborele cu came este ridicat uniform, fără distorsiuni, sub acțiunea arcurilor supapei. Dacă arborele cu came se deformează sau se rotește pe camă atunci când capacele sunt eliberate, remontați capacele, strângeți șuruburile și repetați procedura de la început, poziționând din nou știftul de fixare al arborelui cu came de admisie la un unghi de 10-45° față de verticală. Nu încercați să aliniați arborele cu came prin acționarea pârghiei sau prin aplicarea de forță.
10. Ridicați arborele cu came drept în sus și scoateți-l din chiulasă.
11. Pentru a scoate angrenajele, prindeți arborele cu came cu hexagonul într-o menghină.
12. Introduceți al doilea șurub de service în orificiu (fără fire) pe angrenajul auxiliar al arborelui cu came. Introduceți o șurubelniță între șuruburile de service și rotiți angrenajul auxiliar în sens invers acelor de ceasornic. Scoateți primul șurub de service din orificiul filetat.
13. Scoateți inelul elastic care fixează roata dințată auxiliară.
14. Acum puteți scoate șaiba ondulată, roata dințată auxiliară și șaiba elastică a roții dințate principale de pe arborele cu came.
Arborele cu came de admisie
15. Verificați admisie arborele cu came astfel încât știftul său de fixare să fie la un unghi de 80-115° față de verticală (vezi Figura 10.15).

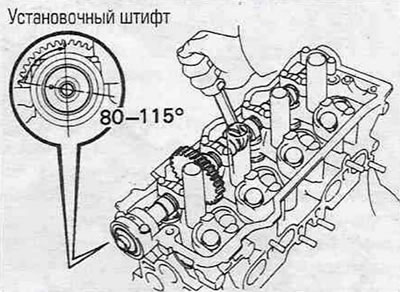

Figura 10.15. Rotiți arborele cu came de admisie astfel încât știftul său de fixare să fie poziționat la un unghi de 80-115° față de verticală.
16. Deșurubați șuruburile care fixează capacul exterior (de la cureaua de distribuție) suporturile și scoateți capacul și garnitura.
Avertizare. Dacă capacul nu se desprinde liber, lăsați-l la locul lui fără șuruburi - nu forțați pentru a-l scoate.
17. Treptat, cu câte 1/4 de rotație, slăbiți șuruburile care fixează capacele suporturilor 1, 3 și 4, până când acestea pot fi deșurubate manual. Îndepărtați capacele de la primul, al treilea și al patrulea suport.
18. În cele din urmă, slăbiți treptat șuruburile de montare ale celui de-al doilea capac de susținere cu 1/4 de rotație până când pot fi rotite manual, apoi scoateți capacul. Avertizare. Când deșurubați șuruburile capacului, asigurați-vă că arborele cu came este ridicat uniform, fără distorsiuni, sub acțiunea arcurilor supapei. Dacă arborele cu came se deformează sau se rotește pe camă atunci când capacele sunt eliberate, reinstalați capacele, strângeți șuruburile și repetați procedura de la început, realinând știftul de fixare admisie arborele cu came la un unghi de 80-115° față de verticală. Nu încerca aliniați arborele cu came folosind o pârghie sau aplicând forță.
19. Ridicând arborele cu came drept în sus, scoateți-l din chiulasă.
Examinare
20. Măsurați distanța dintre capetele șaibei elastice a roții dințate a arborelui cu came (vezi Figura 10.20) și comparați-le cu datele furnizate în Specificații.

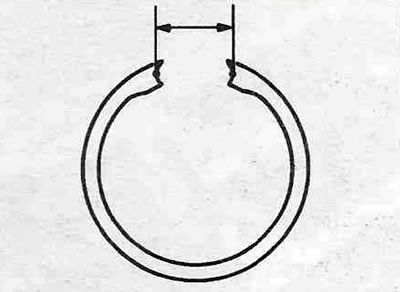

Figura 10.20. Măsurați distanța dintre capetele șaibei elastice a roții dințate a arborelui cu came.
Dacă nu, înlocuiți șaiba cu arc.
21. Marcați cu atenție cu un marker permanent, apoi scoateți supapele de ridicare și șaibele de reglare (vezi Figura 10.21).
Figura 10.21. Ștergeți uleiul de pe șaibele de reglare și marcați-le; un magnet funcționează bine pentru îndepărtarea împingătorilor.
22. Verificați tacheții pentru zgârieturi și bavuri (vezi Figura 10.22).

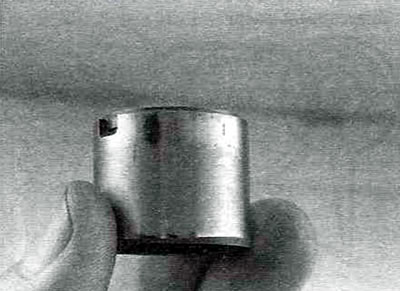

Figura 10.22. Ștergeți uleiul și inspectați starea fiecărui tacheți pentru a depista semne de uzură și zgârieturi.
23. Măsurați diametrul exterior al fiecărei tije de împingere și diametrul găurii pilot corespunzătoare. Prin scăderea rezultatului primei măsurători din rezultatul celei de-a doua măsurători, veți obține valoarea jocului uleiului. Comparați valoarea obținută cu datele din specificații. Dacă jocul a cel puțin unei perechi depășește valoarea admisă, înlocuiți chiulasa și/sau supapele.
24. Așezați tacheții într-o cutie curată, separat unul de celălalt, pentru a evita deteriorarea. Asigurați-vă că fiecare tachetă are șaiba de reglare corectă (nu le amesteca).
25. Verificați vizual suprafețele de lucru ale camelor arborelui cu came și ale fusurilor lagărelor pentru zgârieturi, ciobiri (cavități), abraziune metalică și semne de supraîncălzire (zone de decolorare a florilor). Inspectați fiecare camă pentru a depista eventualele deteriorări (ciobire, găurire) suprafață întărită.
26. Măsurați înălțimea fiecărei came cu un micrometru (vezi Figura 10.26).

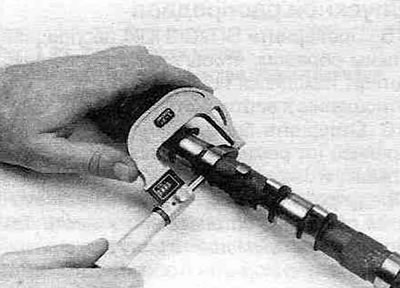

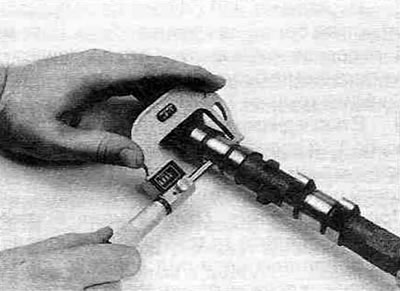

Figura 10.26. Folosiți un micrometru pentru a măsura înălțimea fiecărui lob al camei pe ambii arbori cu came.
Comparați rezultatele măsurătorilor cu specificațiile. Dacă înălțimea a cel puțin uneia dintre came este mai mică decât valoarea admisă, arborele cu came trebuie înlocuit.
27. Măsurați diametrul fiecărui fus de rulment în mai multe puncte folosind un micrometru (vezi Figura 10.27).
Figura 10.27. Folosiți un micrometru pentru a măsura diametrul fiecărui fus de lagăr de pe ambii arbori cu came.
Comparați rezultatele măsurătorilor cu specificațiile. Dacă diametrul a cel puțin unuia dintre fusuri este mai mic decât valoarea admisă, arborele cu came trebuie înlocuit.
28. Verificați jocul uleiului pentru fiecare fus al arborelui cu came după cum urmează:
- Curățați capacele și fusurile lagărelor arborelui cu came cu diluant de lac sau acetonă.
- Instalați cu grijă arborele cu came (arbori cu came) la locul său fără a utiliza lubrifiant. Supapele de ridicare a supapelor trebuie demontate.
- Așezați o bucată de sârmă de plastic Plastigauge pe fiecare gât de susținere (vezi Figura 10.28,a).

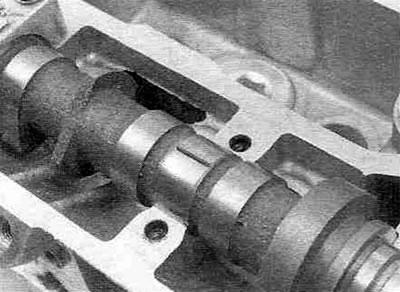

Figura 10.28,a. Așezați o bucată de sârmă de plastic Plastigauge pe fiecare fus al arborelui cu came.
- Instalați capacele de susținere astfel încât săgețile să fie orientate spre cureaua de distribuție.
- Strângeți șuruburile la cuplul specificat în trepte de 1/4 de tură.
Notă: Nu rotiți arborele cu came în timpul acestei proceduri.
- Slăbiți șuruburile și scoateți capacele de susținere.
- Măsurați lățimea secțiunii aplatizate (în punctul cel mai lat) conform scalei de pe ambalajul Plastigauge (vezi Figura 10.28,b).

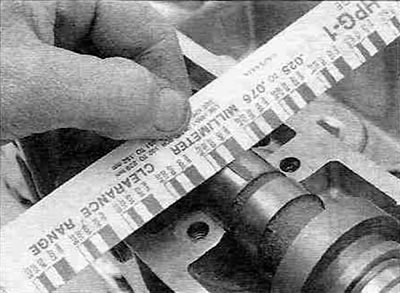

Figura 10.28, b. Măsurați lățimea firului aplatizat folosind scala de pe ambalajul Plastigauge și determinați dimensiunea spațiului dintre tuburi.
- Dacă golul din cel puțin o pereche jurnal/suport depășește valoarea admisă Specificații, înlocuiți arborele cu came și/sau chiulasa.
- Îndepărtați orice fragmente de sârmă cu unghia sau cu marginea unui card de credit din plastic, deoarece utilizarea oricărui instrument în acest scop poate duce la zgârieturi și crestături pe suprafețele de lucru ale jgheaburilor și suporturilor, ceea ce este complet inacceptabil.
29. Instalați temporar arborii cu came fără supapele de ridicare și roata dințată auxiliară a arborelui cu came de evacuare.
30. Măsurați cuplarea dinților angrenajului cu un comparator cu cadran (dimensiunea spațiului dintre dinții angrenajului) (vezi Figura 10.30) și comparați rezultatul măsurării cu datele furnizate în Specificații.

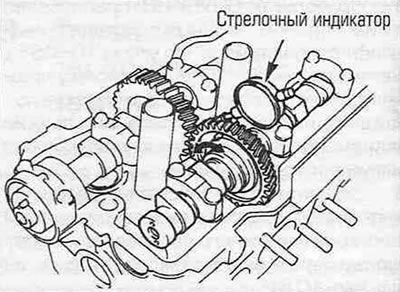

Figura 10.30. Instalați comparatorul cu cadran conform figurei și măsurați spațiul dintre dinții angrenajului.
Instalare
Arborele cu came de admisie
31. Ungeți tacheții supapelor cu gel de asamblare și instalați-i la locul lor, asigurându-vă mai întâi că sunt prezente toate șaibele de reglare.
32. Ungeți fusurile lagărelor și lobii arborelui cu came cu gel de asamblare.
33. Montați arborele cu came de admisie astfel încât știftul său de montare să fie deplasat cu 80° față de verticală (vezi Figura 10.15).
34. Aplicați un strat subțire de material de etanșare anaerob RTV pe suprafețele exterioare de îmbinare ale capacului de susținere frontal (vezi Figura 10.34).

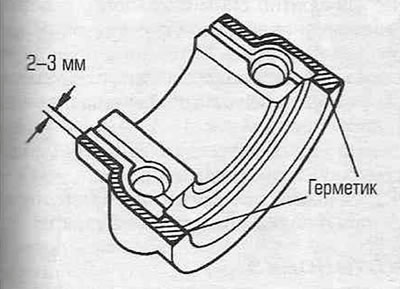

Figura 10.34. Aplicați material de etanșare pe zonele umbrite ale capacului de susținere a arborelui cu came de admisie față.
Notă: Montați capacul imediat după aplicarea etanșantului, deoarece se usucă foarte repede.
35. Montați capacele lagărelor arborelui cu came conform numerotării lor, astfel încât săgețile să fie îndreptate spre cureaua de distribuție (vezi Figura 10.35).

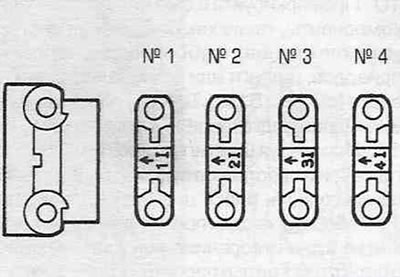

Figura 10.35. Instalarea capacelor de susținere a arborelui cu came de admisie - săgețile trebuie să indice spre cureaua de distribuție.
36. În secvența recomandată (vezi Figura 10.36) strângeți șuruburile de montare a capacului de susținere la cuplul specificat, făcând câte 1/4 de rotație.

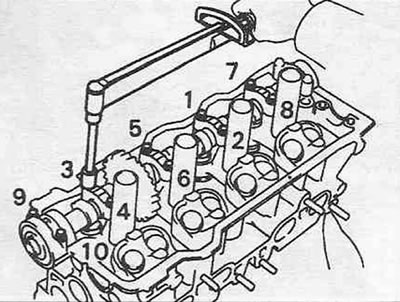

Figura 10.36. Secvența de strângere a șuruburilor capacului de susținere a arborelui cu came de admisie.
37. După verificarea cu paragraful 9, instalați o nouă garnitură de etanșare a arborelui cu came.
Arborele cu came de evacuare
38. Montați roata dințată principală a arborelui cu came de evacuare. Instalați șaiba elastică, roata dințată auxiliară și șaiba ondulată. Instalați inelul de reținere.
39. Introduceți șurubul de service în orificiul nefiletat, rotiți angrenajul auxiliar cu o șurubelniță până când se aliniază cu orificiul filetat și înșurubați al doilea șurub de service în acesta. Strângeți-l pentru a fixa împreună angrenajele principale și auxiliare și scoateți primul șurub de service.
40. Ungeți tacheții supapelor cu gel de asamblare și instalați-i la locul lor, asigurându-vă mai întâi că sunt prezente toate șaibele de reglare.
41. Ungeți camele arborelui cu came și fusurile lagărelor cu gel de asamblare.
42. Verificați admisie arborele cu came astfel încât știftul său de fixare să fie la un unghi de 10° față de verticală (vezi Figura 10.5).
43. Aliniați marcajele de sincronizare de pe angrenajele arborelui cu came de admisie și evacuare (vezi Figura 10.43).
Fig. 10.43. Aliniați marcajele de pe roțile dințate de distribuție așa cum se arată.
Avertizare. Pe lângă marcajele de sincronizare, angrenajele au și marcaje de sincronizare utilizate în timpul asamblării (sunt situate deasupra), - Ai grijă să nu-i încurci.
44. Coborâți arborele cu came de evacuare pe suporturile din chiulasă. Rotiți ușor arborele cu came de admisie înainte și înapoi până când arborele cu came de evacuare este complet așezat.
45. Instalați capacele de susținere conform numerotării lor, astfel încât săgețile să fie îndreptate spre cureaua de distribuție (vezi Figura 10.45).

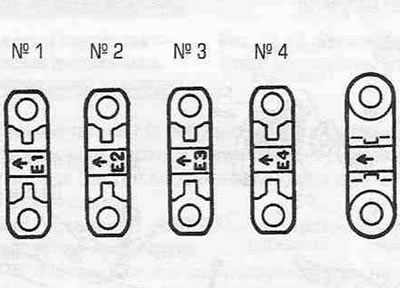

Figura 10.45. Instalarea capacelor de susținere a arborelui cu came pentru evacuare - săgețile trebuie să indice spre cureaua de distribuție.
46. Urmând secvența recomandată (vezi Figura 10.46), strângeți șuruburile de montare a capacului de susținere la cuplul specificat, făcând câte 1/4 de rotație.

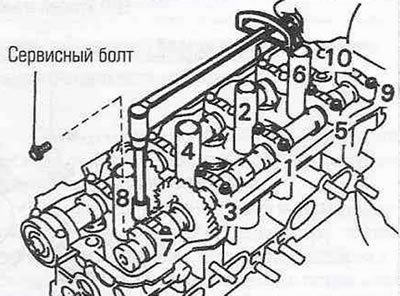

Figura 10.46. Secvența de strângere a șuruburilor capacului de susținere a arborelui cu came de evacuare.
47. Scoateți șurubul de service rămas din orificiul din angrenajul divizat.
48. Scoateți dopurile semicirculare, înlocuiți garniturile din ele și instalați-le înapoi în chiulasă. Montați capacul de distribuție spate și pinionul curelei de distribuție pe arborele cu came de admisie. Strângeți șurubul de montare a pinionului la cuplul specificat, împiedicând arborele cu came să se rotească cu o cheie cu capăt deschis pe cheia Allen (vezi Fig. 7.13).
49. Instalați cureaua de distribuție (vezi paragraful 7).
50. Procedura de instalare pentru componentele rămase se efectuează în ordine inversă procedurii de demontare.
