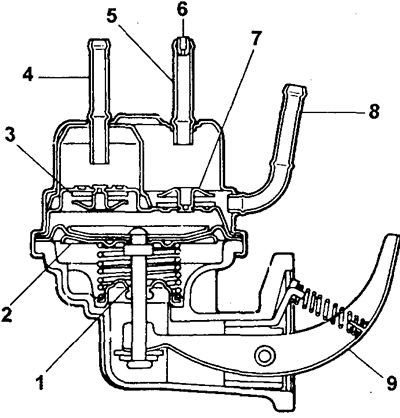

Схема на помпата:
1 - уплътняващ маншет,
2 - диафрагма,
3 - входящ клапан,
4 - входна тръба,
5 - тръба за връщане на горивото,
6 - струя на тръбата за връщане на горивото,
7 - изпускателен (изпускателен) клапан,
8 - изпускателна тръба,
9 - лост на помпата.
Премахване на горивната помпа
1. Откачете маркучите за гориво от помпата.
2. Отстранете помпата заедно с уплътнението или изолатора, като развиете двата болта.
Проверка на помпата (тест за теч)
Изпълнете следните стъпки, преди да извършите основна проверка на помпата:
- a) Пуснете малко гориво през помпата, за да се уверите, че клапаните на помпата работят правилно (сухите клапани може да не работят правилно);
- b) Без да блокирате тръбите на помпата, задействайте лоста на помпата, за да оцените количеството приложена сила и хлабината на лоста; същата сила трябва да се приложи при проверка на помпата.

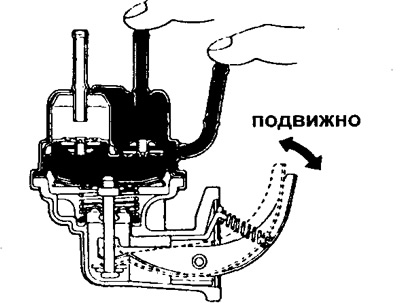

1. Проверете всмукателния клапан. Затворете изходната и връщащата тръба на горивото с пръст и натиснете лоста на помпата веднъж или два пъти; уверете се, че свободният ход на лоста се увеличава и че няма сила върху лоста.

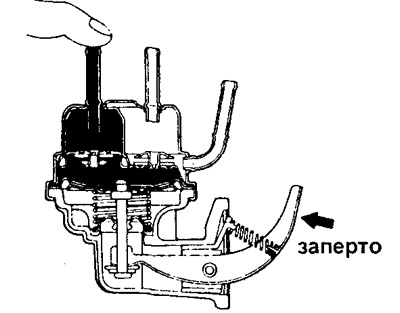

2. Проверете изпускателния клапан.
Затворете всмукателната тръба с пръст и се уверете, че лостът е заключен (силата при преместване на лоста се е увеличила в сравнение с това, което се е случило при предварителните проверки).
Предупреждение:
- Никога не прилагайте повече сила към лоста, отколкото сте направили, когато сте проверили предварително помпата.
- Това важи и за точки 3 и 4.

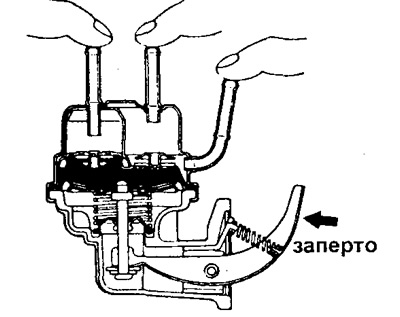

3. Проверете блендата.
Затворете с пръст входните и изходните тръби и връщащата гориво и се уверете, че помпата е блокирана. Внимание: ако резултатите от предишните проверки не отговарят на изискванията на техническите спецификации, тогава херметичността на помпата е нарушена.

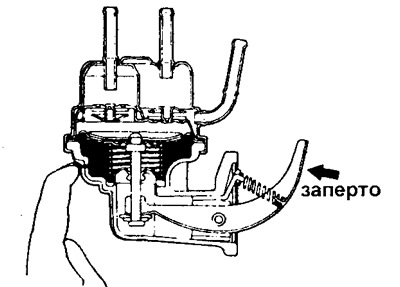

4. Проверете уплътнителната яка. Затворете вентилационния отвор и се уверете, че помпата е блокирана.
Инсталиране на горивната помпа

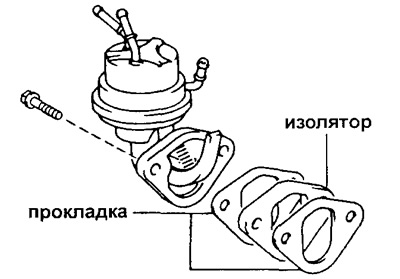

1. Монтирайте помпата, след монтиране на нови уплътнения и изолатор; закрепете помпата с два болта.
- Момент на затягане 18 Nm
2. Свържете маркучите за гориво към помпата.
3. Стартирайте двигателя и проверете за течове.
