Wyjmowanie i sprawdzanie ramienia zwrotnicy (DYNA 150)
1. Zdejmij przednie koło.
2. Odłączyć końcówkę drążka kierowniczego od ramienia zwrotnicy, wyjmując wcześniej zawleczkę i odkręcając nakrętkę.
3. Odłączyć drążek kierowniczy wzdłużny, wyjmując wcześniej zawleczkę i odkręcając nakrętkę.
4. Zdejmij ramię zwrotnicy.

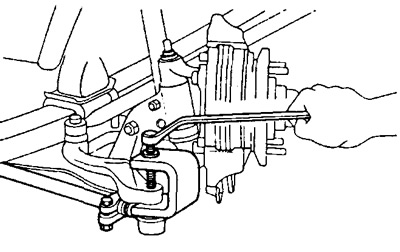

a) Odkręć nakrętkę mocującą ramię obrotowe.
b) Oddziel dźwignię od zwrotnicy.
c) Wyjmij klucz segmentowy.
5. Sprawdź, czy ramię zwrotnicy nie jest zużyte lub uszkodzone.
Montaż ramienia zwrotnicy (DYNA 150)
1. Zamontuj dźwignię.
a) Zamontuj klucz czółenkowy na ramieniu, następnie włóż ramię do zwrotnicy i dokręć nową nakrętką.
- Moment dokręcania - 392 Nm

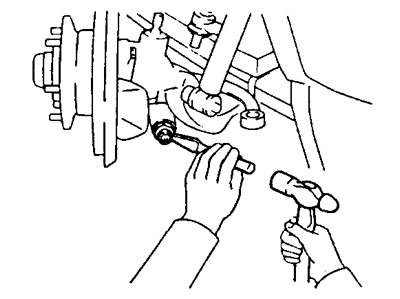

b) Używając młotka i dłuta, wbij nakrętkę.
2. Podłącz podłużny drążek kierowniczy, dokręć nakrętkę i włóż nową zawleczkę.
- Moment dokręcania - 91 Nm
3. Podłącz drążek kierowniczy, dokręć nakrętkę i włóż nową zawleczkę.
- Moment dokręcania - 91 Nm
4. Podłącz cylinder hamulcowy.
5. Zamontuj przednie koło.
