2. Подредете пръстените по ред според номерацията на буталото/цилиндъра.
3. Монтирайте горния компресионен пръстен в първия цилиндър. Натиснете го с буталото в цилиндъра, като го поставите на долния ръб на цилиндъра, на границата на хода на буталото.
4. Измерете хлабината в ключалката с помощта на комплект плоски луфтомери. Острието на луфметъра трябва да влезе в заключващия пръстен с леко напрежение. Сравнете резултатите със спецификациите. Новите пръстени трябва да имат ключалка не по-малка от посочената в Спецификации. Малко вероятно е оригиналните части на Toyota да се доставят дефектни; ако разстоянието между пръстените се различава от предписаното или пръстенът не пасва в цилиндъра, проверете дали сте закупили правилните пръстени. Много малко вероятно е хлабината в ключалките на новите пръстени да е твърде голяма. Уверете се, че сте взели пръстени с правилния размер за конкретния двигател и модел на Toyota, а не за който и да е друг.

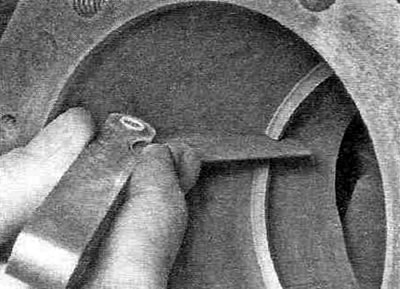

Фигура 20.4. След монтаж на буталния пръстен в цилиндъра, измерете хлабината на съединението на пръстена му с помощта на комплект плоски луфтомери.
5. Ако празнината в заключващия пръстен е твърде малка (което е малко вероятно за оригинални части на Toyota), необходимо е да се разшири, в противен случай по време на работа на двигателя краищата на пръстена ще се затворят, причинявайки сериозни повреди. В идеалния случай новите бутални пръстени трябва да осигуряват необходимата хлабина на пръстените и да са готови за монтаж. В краен случай можете да увеличите разстоянието, като отстраните малко метал от края на пръстена с тънка пила. Затегнете пилата в менгеме с меки челюсти и преместете края на пръстена по пилата, като я държите строго перпендикулярно, като отстраните необходимото количество метал. Внимавайте - пръстенът е остър и крехък.
(Публикацията е взета от уебсайта www.toyotaman.ru)
6. Също така е нежелателно да има по-голяма хлабина от 1,0 мм на новите пръстени. Ако хлабината е твърде голяма, проверете отново дали сте закупили правилния размер на пръстените за вашия специфичен двигател и размер на цилиндъра. Цилиндърът може да е твърде износен или може да е бил неправилно пробиван.
7. Повторете процедурата за измерване на хлабината за всички пръстени на първия цилиндър, след това за пръстените на останалите цилиндри. Уверете се, че държите пръстените и буталата заедно, така че да паснат в цилиндрите, когато са сглобени.
8. След като всички пръстени са проверени и хлабините са регулирани, те могат да бъдат монтирани на буталата.
9. При монтажа на пръстени се използва същата технология, както при демонтажа им. Първо монтирайте пружината на пръстена на маслоскрепера в третия жлеб (вижте Фигура 20.9,а).

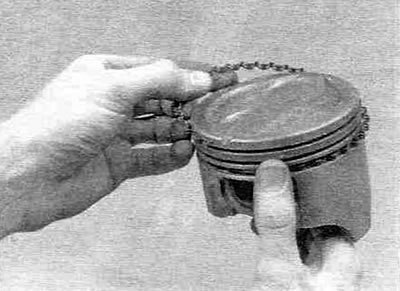

Фигура 20.9,а. Монтирайте пружината на разширителя на пръстена за скрепер за масло в третия жлеб на буталото...
Ако разширителната пружина има задържащ езиче, закачете го върху отвора за източване на масло вътре в жлеба. Когато монтирате трикомпонентен пръстен за скрепване на масло, монтирайте тънкия долен пръстен за скрепване на масло с изместено на 120° заключване спрямо заключващия механизъм на разширителя, а горния пръстен за скрепване на масло с изместено на 120° заключване спрямо заключващия механизъм на долния пръстен. Инсталирайте тънки пръстени ("юфка") с ръцете си (вижте фигура 20.9,6) - Могат да се счупят с инструмент.

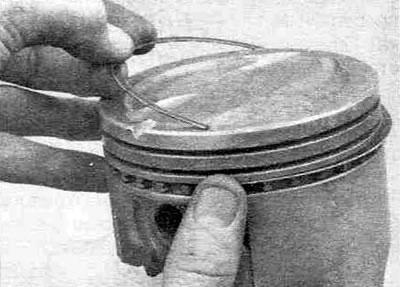

Фигура 20.9, b....и след това монтирайте тънките долни и горни пръстени за скрепер за масло.
Когато монтирате двукомпонентен пръстен за скрепване на масло, първо монтирайте разширителната пружина, след това тънкия пръстен за скрепване на масло, като изместите края му на 180° спрямо края на разширителя. След това монтирайте втория компресионен пръстен. Уверете се, че вторият компресионен пръстен е монтиран правилно с маркировката или точката "TOP" нагоре, а стъргалката надолу. Монтирайте горния компресионен пръстен последен, също с маркировката "TOP" нагоре. Позиционирайте съединенията на компресионните пръстени така, че да са изместени на 120° спрямо съединенията на пръстените на стъргалката за масло, но не над отворите на буталния болт (вижте Фигура 21.5, a-c).
Забележка: Различните производители на бутални пръстени може да предоставят различни инструкции за монтаж - моля, следвайте техните инструкции. Не бъркайте компресионните пръстени - те могат да се различат по формата на напречните сечения.
