Wentylatory układu chłodzenia
Uwaga! Aby uniknąć obrażeń, nie dotykaj łopatek wentylatora – wentylator może się uruchomić w każdej chwili.
1. Odłącz przewód uziemiający od ujemnego zacisku akumulatora.
2. Odłącz złącze przewodów od zespołu wentylatora (zobacz rysunek 4.2).

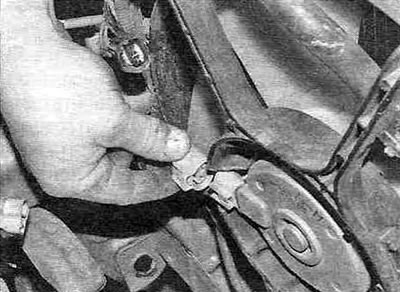

Rysunek 4.2. Odłączyć złącze okablowania od zespołu wentylatora.
3. W modelach wyprodukowanych przed rokiem 2000 wentylator skraplacza przymocowany jest do chłodnicy jedną śrubą u góry i dwiema u dołu, wentylator układu chłodzenia przymocowany jest do chłodnicy dwiema śrubami u góry i dwiema u dołu. W modelach produkowanych od 2001 roku wentylator skraplacza przymocowany jest do chłodnicy dwoma śrubami u góry i jedną u dołu, wentylator układu chłodzenia przymocowany jest do chłodnicy dwoma śrubami u góry i dwoma łopatkami u dołu.
4. Podnieś przód pojazdu za pomocą podnośnika i umieść go na podporach bezpieczeństwa. Pracując od spodu pojazdu, zdejmij dolne osłony silnika i wykręć dolną śrubę mocującą wentylator skraplacza. Zaczynając od góry komory silnika, odkręć górne mocowania zespołu wentylatora do chłodnicy i wyjmij kolejno każdy zespół wentylatora od komory silnika w górę (zobacz rysunek 4.4, a-c).

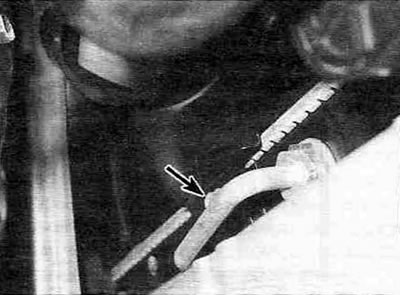

Rysunek 4.4,a. Śruba mocująca dolny wentylator skraplacza (pokazano strzałką) - pokazany model pochodzi z roku 2001; w modelach sprzed roku 2000 wentylator mocowany jest za pomocą dwóch dolnych śrub.

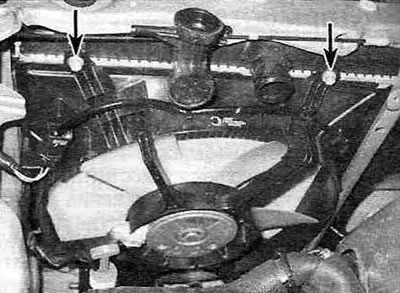

Rysunek 4.4,b. Śruby mocujące górny wentylator układu chłodzenia; po ich odkręceniu należy podnieść wentylator do góry, wyjmując go z uchwytów mocujących znajdujących się na spodzie chłodnicy (modele produkowane od 2001 roku). W modelach wyprodukowanych przed rokiem 2000 wentylator jest przymocowany do chłodnicy dwiema śrubami.

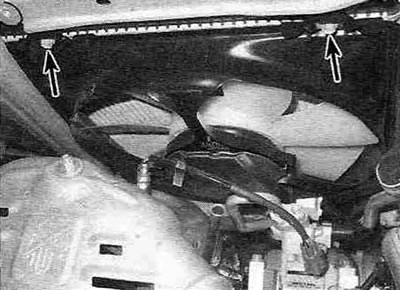

Rysunek 4.4, c. Śruby mocujące górny wentylator skraplacza (pokazane strzałkami) - Prezentowany model pochodzi z roku 2001 i nowszych. W modelach wyprodukowanych przed rokiem 2000 wentylator skraplacza jest zamocowany u góry jedną śrubą.
5. Trzymając wirnik, poluzuj śruby lub nakrętkę mocującą wirnik do wału silnika wentylatora (zobacz rysunek 4.5).

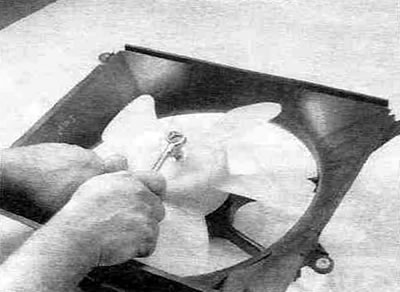

Rysunek 4.5. Zdejmij wirnik wentylatora z wału silnika.
Uwaga: Wirnik wentylatora chłodzącego jest przymocowany do wału silnika za pomocą nakrętki, a wirnik wentylatora skraplacza jest przymocowany za pomocą trzech śrub.
6. Odkręć elementy mocujące i wyjmij silnik wentylatora z obudowy (zobacz rysunek 4.6).

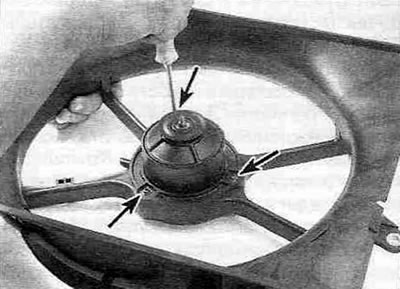

Rysunek 4.6. Odkręć śruby mocujące i wyjmij silnik wentylatora z obudowy.
7. Montaż wykonuje się w odwrotnej kolejności niż demontaż.
