Świece zapłonowe (silniki wysokoprężne) — sprawdzanie i wymiana [Toyota RAV4 XA20]

Świece zapłonowe (silniki diesla)

Badanie

1. Wyjmij chłodnicę międzystopniową (zobacz rozdział 4B), a następnie zdejmij górne osłony silnika.

2. Odłączyć złącze przewodów od czujnika temperatury płynu chłodzącego (zobacz rozdział 6B).

Uwaga: Ta czynność może spowodować doprowadzenie prądu do świec żarowych niezależnie od temperatury płynu chłodzącego silnika.

3. Zdejmij tuleje ochronne z zacisków zasilania świec żarowych, następnie podłącz 12-woltową lampę próbną lub woltomierz do zacisków świec zapłonowych i włącz zapłon. Woltomierz powinien wskazywać napięcie akumulatora przez około 20 sekund. Jeśli nie ma napięcia, sprawdź bezpieczniki świec żarowych i przekaźnik zasilania świec zapłonowych (zobacz rozdział 12).

4. Przy wyłączonym zapłonie zdejmij zaślepki, odkręć nakrętki z górnych końców świec żarowych i wyjmij szynę zasilającą. Przesuń oponę na bok.

5. Podłącz zacisk jednego przewodu lampki kontrolnej do dodatniego bieguna akumulatora, a sondą drugiego końca dotknij kolejno świec zapłonowych. Jeżeli świeca zapłonowa jest sprawna, kontrolka powinna się zapalić.

6. Wymień wszystkie uszkodzone świece zapłonowe. Zamontuj szynę zasilającą i dokręć nakrętki, a następnie podłącz złącze przewodów do czujnika temperatury płynu chłodzącego.

Wymiana

7. Jeśli jeszcze tego nie zrobiono, wyjmij chłodnicę międzystopniową (zobacz rozdział 4B) i górne pokrywy silnika.

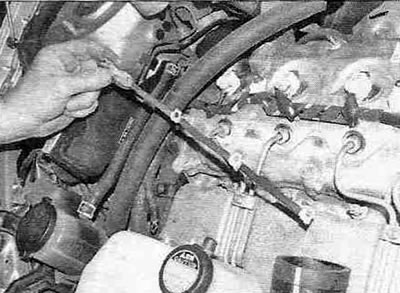

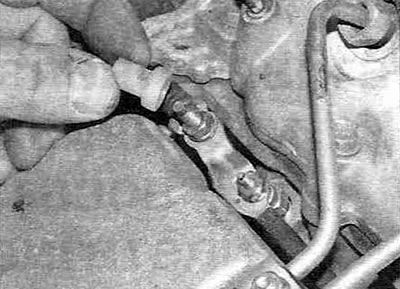

8. Przy wyłączonym zapłonie zdejmij zaślepki, odkręć nakrętki z górnych końców świec żarowych i wyjmij szynę zasilającą. Przesuń oponę na bok (zobacz rysunek 17.8, a, b).



[Oryginał publikacji znajduje się na stronie internetowej: ToyotaMAN]

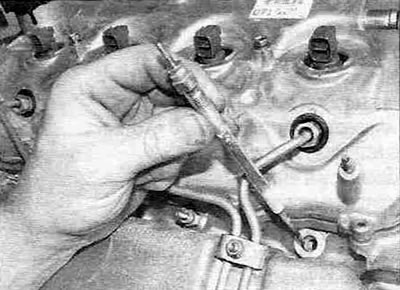

9. Za pomocą nasadki głębokiej wyjmij świece żarowe z głowicy cylindra (zobacz rysunek 17.9).

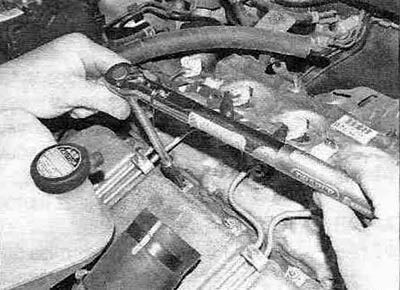

10. Zamontuj świece zapłonowe w odwrotnej kolejności niż przy ich demontażu. Dokręć świece zapłonowe momentem obrotowym określonym w Specyfikacjach w tym rozdziale (zobacz rysunek 17.10).
