Chłodnica międzystopniowa
Wyjmowanie
1. Chłodnica międzystopniowa montowana jest na podporach (oddzielając go od górnych pokryw silnika) na górze silnika (zobacz rysunek 14.1).

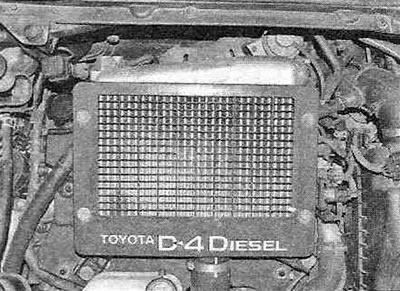

Rysunek 14.1. Chłodnica międzystopniowa znajduje się w górnej części silnika.
2. Poluzuj zacisk z przodu chłodnicy powietrza i odłącz wąż powietrza prowadzący do modułu przepustnicy na kolektorze dolotowym (zobacz rysunek 14.2).

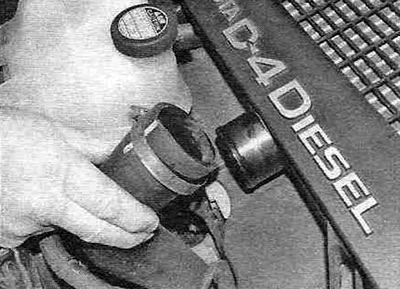

Rysunek 14.2. Odłączanie węża prowadzącego do modułu przepustnicy.
3. Odkręć zacisk na lewym tylnym rogu chłodnicy powietrza i odłącz wąż powietrza prowadzący do turbosprężarki.
4. Odkręć nakrętki/śruby mocujące i unieś chłodnicę powietrza do góry, aby wyjąć ją z silnika. W razie potrzeby można odkręcić śruby mocujące i zdjąć ozdobną kratkę z górnej części chłodnicy powietrza doładowującego.

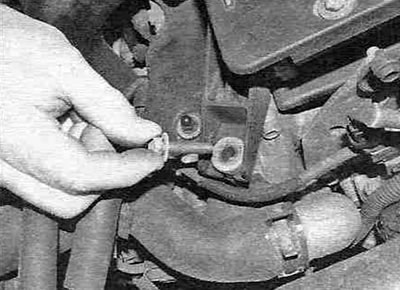

Rysunek 14.4,a. Odkręć nakrętki/śruby mocujące...

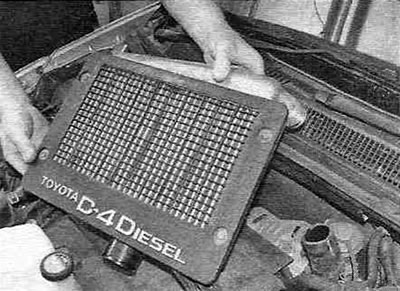

Rysunek 14.4, b....i podnosząc, wyjmij chłodnicę międzystopniową z górnej części silnika.
Instalacja
5. Montaż chłodnicy powietrza doładowującego odbywa się w odwrotnej kolejności do jej demontażu.
