Olejová vaňa
Odstránenie
1. Odpojte kábel od záporného pólu batérie.
2. Zatiahnite parkovaciu brzdu a zaistite zadné kolesá klinmi.
3. Zdvihnite predné kolesá a nainštalujte bezpečnostné podpery.
4. Odstráňte spodné ochranné kryty motora, ak sú súčasťou výbavy.
5. Vypustite motorový olej a vyberte olejový filter (pozri kapitolu 1A). Vytiahnite mierku oleja.
6. Odskrutkujte tri matice, ktoré upevňujú sacie potrubie k výfukovému zbernému potrubiu, a potom dve skrutky a matice, ktoré upevňujú katalyzátor k zvyšku výfukového systému (pozri kapitolu 4A).
7. Odskrutkujte dve upevňovacie skrutky a odstráňte držiak výfukového potrubia, potom odstráňte samotné výfukové potrubie (pozri odsek 6).
8. Odstráňte prednú časť (zo strany chladiča) montážna konzola prevodovky k bloku valcov (pozri obrázok 12.8).

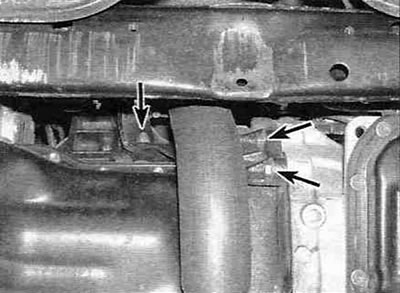

Obrázok 12.8. Odskrutkujte skrutky (znázornené šípkami) predná strana (zo strany chladiča) konzola na upevnenie jednotky k prevodovke.

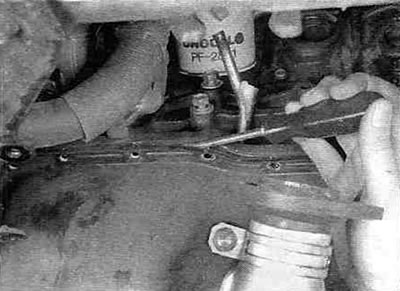

9. Po odskrutkovaní upevňovacích skrutiek odstráňte olejovú vaňu motora. Ak je to "korene" na blok, opatrne vypáčte ho s malým skrutkovačom alebo plastový nôž, tlačí ju (ho) do spoločného (pozri obrázok 12.9).
Obr. 12.9. Pomocou skrutkovača opatrne vyberte olejovú vaňu z bloku valcov - dávajte pozor, aby ste nepoškodili spoj.
Pri demontáži sa snažte nepoškodiť dosadacie plochy panvice a bloku, aby nedošlo k úniku.
Inštalácia
10. Pomocou mäkkej škrabky odstráňte všetky zvyšky starého tesnenia a tmelu z dosadajúcich hrán bloku a panvice a potom ich utrite handričkou namočenou v riedidle laku alebo acetóne.
11. Uistite sa, že závitové otvory pre upevňovacie skrutky olejovej vane v bloku valcov sú čisté.
12. Skontrolujte, či nie je príruba palety zdeformovaná, najmä okolo otvorov pre skrutky. V prípade potreby paletu narovnajte tak, že pod jej spojovaciu hranu umiestnite drevený blok a jemne naň poklepete kladivom.
13. Skontrolujte zostavu olejovej nádrže, či nie je prasknutá, a uistite sa, že sito olejovej nádrže nie je upchaté usadeninami. Ak bola zostava na zber oleja odstránená, dôkladne vyčistite sitko a vymeňte O-krúžok a tesnenie, potom zostavu znova nainštalujte. Utiahnite montážne skrutky/matice krútiacim momentom uvedeným v Špecifikácie.

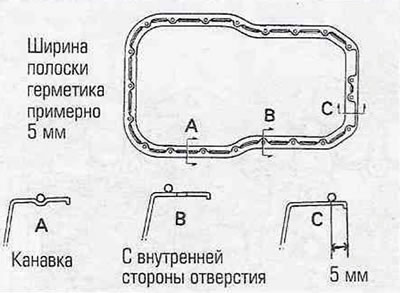

14. Naneste 5 mm širokú húsenicu RTV tmelu na prírubu žľabu (pozri obrázok 12.14).
Obrázok 12.14. Naneste húsenicu tmelu RTV na prírubu olejovej vane.
Poznámka: Misku je potrebné nainštalovať najneskôr do 5 minút po nanesení tmelu.
15. Opatrne nainštalujte vaňu na blok motora a utiahnite upevňovacie skrutky. Začnite od stredu a utiahnite upevňovacie skrutky panvice na krútiaci moment uvedený v špecifikáciách, pričom vykonajte tri alebo štyri kroky.
16. Inštalácia zostávajúcich komponentov sa vykonáva v opačnom poradí ako pri demontáži. Doplňte olej a nainštalujte nový olejový filter. Vymeňte tesnenia na každej strane zvodového potrubia.
17. Naštartujte motor, skontrolujte tlak oleja a jeho tesnosť.
