Olejové čerpadlo
Odstránenie
1. Odstráňte olejovú vaňu motora (pozri odsek 12).
2. Uvoľnite skrutky/matice zostavy olejovej nádrže (pozri obrázok 13.2).

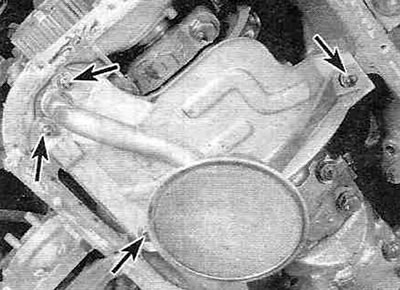

Obrázok 13.2. Zostava zbernej nádrže na olej a reflektorovej dosky je upevnená dvoma skrutkami a dvoma maticami (znázornené šípkami).
3. Bezpečne podoprite motor a odstráňte spodnú napínaciu kladku, remenicu kľukového hriadeľa, rozvodový remeň a ozubené koleso kľukového hriadeľa (pozri odsek 7).
4. Uvoľnite 12 upevňovacích skrutiek a vyberte zostavu olejového čerpadla z motora (pozri obrázok 13.4).

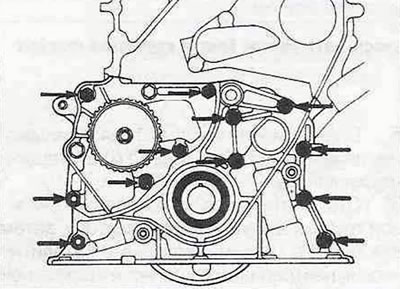

Obrázok 13.4. Uvoľnite skrutky, ktoré upevňujú kryt olejového čerpadla k bloku valcov (znázornené šípkou).
Ak sa čerpadlo nedá vybrať ručne, poklepte naň gumovým kladivom alebo ho vypáčte skrutkovačom a oprite ho o výstupok na telese čerpadla.
5. Odskrutkujte dve zostávajúce skrutky (pozri obrázok 13.5,a) a oddeľte teleso olejového čerpadla od krytu.

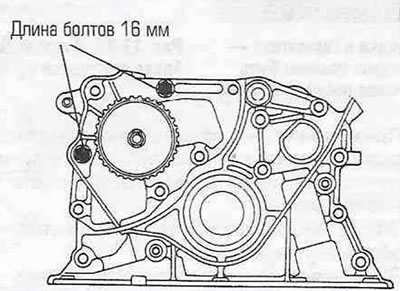

Obrázok 13.5,a. Odskrutkujte skrutky, ktoré upevňujú teleso olejového čerpadla k krytu.
Odstráňte vonkajší rotor a odstráňte tesniaci krúžok (pozri kresba 13.5,b).

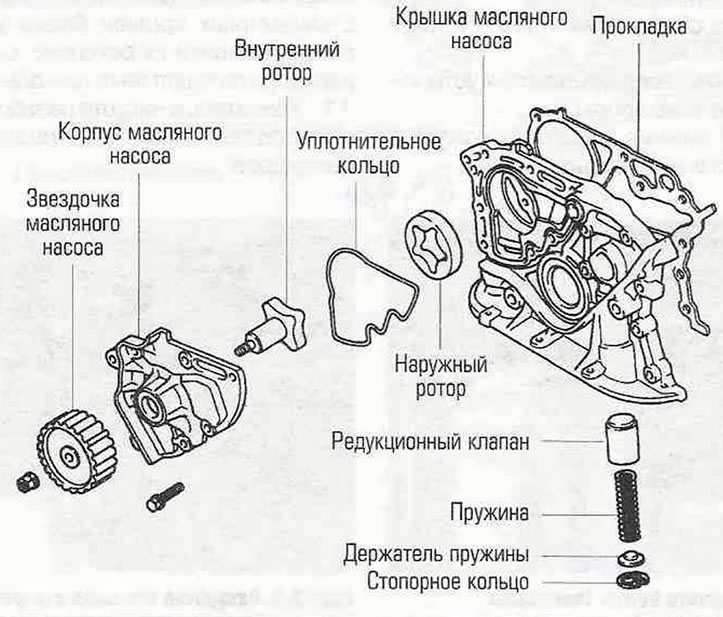

Obrázok 13.5,b. Komponenty olejového čerpadla.
6. Upnite ozubené koleso olejového čerpadla do zveráka s mäkkými čeľusťami (pozri obrázok 13.6).

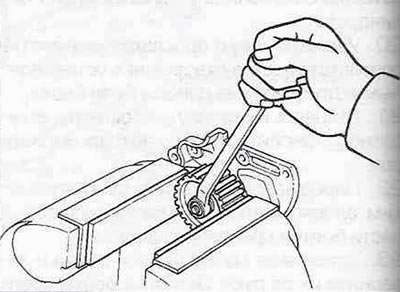

Obrázok 13.6. Na uvoľnenie montážnej skrutky upnite ozubené koleso olejového čerpadla do zveráka s mäkkými čeľusťami.
Uvoľnite upevňovaciu maticu ozubeného kolesa a odstráňte ozubené koleso. Odstráňte vnútorný rotor.
7. Pomocou špeciálnej škrabky odstráňte všetky stopy starého tesnenia a tmelu z dosadacích plôch krytu a bloku olejového čerpadla a potom ich utrite handrou namočenou v riedidle laku alebo acetóne.

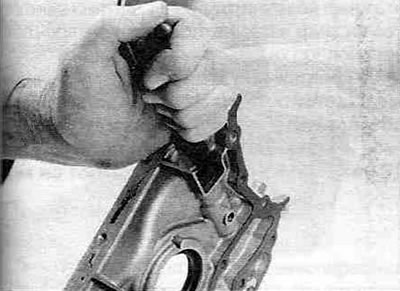

8. Odstráňte poistný krúžok pretlakového ventilu (pozri obrázok 13.8), potom odstráňte poistku pružiny, pružinu a piest.
Obrázok 13.8. Na demontáž redukčného ventilu musíte najskôr odstrániť poistný krúžok.
Pozor! Pružina pretlakového ventilu je silne stlačená. Noste ochrannú masku alebo ochranné okuliare.
Skúška
9. Všetky komponenty umyte rozpúšťadlom a skontrolujte ich, či nie sú opotrebované alebo poškodené.
10. Skontrolujte, či piest nie je opotrebovaný alebo či nie je poškodená pružina pretlakového ventilu. Ak je niektorá z týchto častí poškodená, vymenia sa ako sada.
11. Skontrolujte rozmery a vôle rotora. Na to budete potrebovať mikrometer, sadu plochých mierok a posuvné meradlo (pozri obrázok 13.1, a, b).

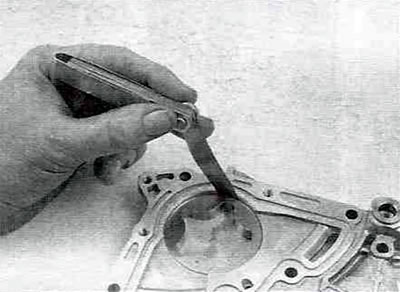

Obrázok 13.11,a. Pomocou sady plochých mierok zmerajte vonkajšiu medzeru medzi rotorom a krytom...

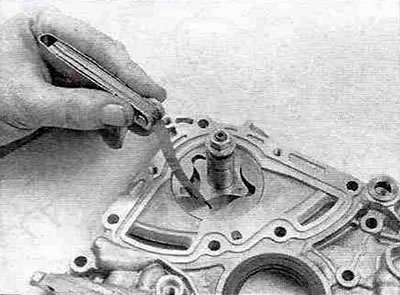

Obrázok 13.11, b...a medzera medzi vonkajším rotorom a vačkou vnútorného rotora.
Porovnajte výsledky s údajmi uvedenými v Špecifikácie. Ak rozmery nie sú v rámci tolerancií, vymeňte oba rotory. V prípade potreby vymeňte kryt a/alebo teleso olejového čerpadla.
Inštalácia
12. Opatrne vypáčte vnútorné tesnenie hriadeľa rotora pomocou skrutkovača a vyberte ho z telesa olejového čerpadla. Pomocou vysokej objímky a kladiva opatrne zatlačte nové tesnenie. Namažte tesniace okraje viacúčelovým mazivom.
13. Nainštalujte nové predné olejové tesnenie kľukového hriadeľa do krytu čerpadla podľa postupu opísaného v odsek 8. Namažte pracovné okraje olejového tesnenia viacúčelovým mazivom.
14. Nainštalujte nový tesniaci krúžok a potom ho po namazaní vonkajšieho rotora čistým motorovým olejom nainštalujte na miesto tak, aby bola značka viditeľná (pozri obrázok 13.14).

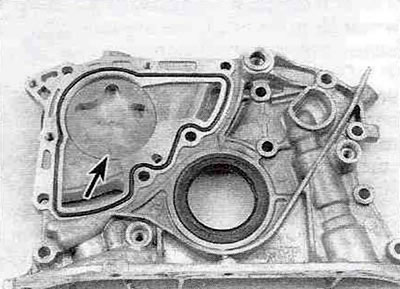

Obrázok 13.14. Kryt olejového čerpadla je pripravený na montáž telesa olejového čerpadla: tesnenie a O-krúžok boli vymenené, značka vonkajšieho rotora sa nachádza na jeho vonkajšej strane (označené šípkou).
15. Namažte vnútorný hriadeľ rotora čistým motorovým olejom a nainštalujte ho do telesa olejového čerpadla, potom naň nainštalujte ozubené koleso a utiahnite montážnu maticu na krútiaci moment uvedený v Špecifikácie.
16. Vyplňte dutiny v telese olejového čerpadla montážnym gélom a nainštalujte teleso do krytu olejového čerpadla. Nainštalujte dve skrutky s dĺžkou 16 mm a utiahnite ich predpísaným krútiacim momentom Špecifikácie momentu (pozri obrázok 13.5,a).
17. Namažte piest poistného ventilu čistým motorovým olejom a nainštalujte komponenty ventilu do krytu olejového čerpadla.
18. Umiestnite nové tesnenie na blok motora a zarovnajte príslušné otvory s montážnymi kolíkmi na dosadacej ploche bloku.
19. Nasaďte kryt olejového čerpadla na blok a utiahnite upevňovacie skrutky.
20. Utiahnite montážne skrutky krútiacim momentom uvedeným v Špecifikácie. Skrutky uťahujte krížovo, aby ste predišli deformácii dosadacej plochy veka, a to v troch až štyroch prechodoch.
21. Po nainštalovaní nového tesnenia nainštalujte zostavu olejovej nádrže s ochrannou mriežkou. Utiahnite montážne skrutky krútiacim momentom uvedeným v Špecifikácie.
22. Zostávajúce komponenty nainštalujte v opačnom poradí, ako boli odstránené.
23. Doplňte olej, naštartujte motor, skontrolujte tlak oleja a uistite sa, že nedochádza k únikom.
