Анализ на състоянието на лагерните втулки на двигателя [Toyota Highlander XU20]

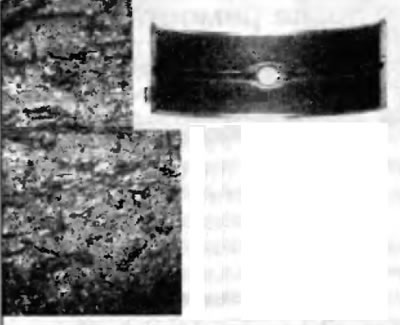

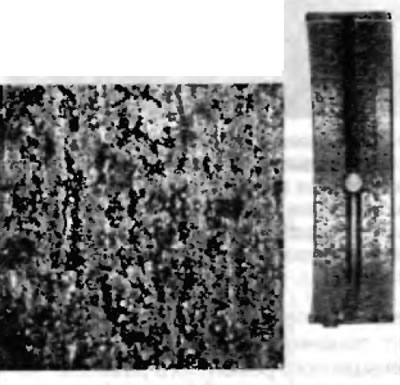

Бабитова вложка с включвания на механични валцувани продукти. Микросрез с включвания

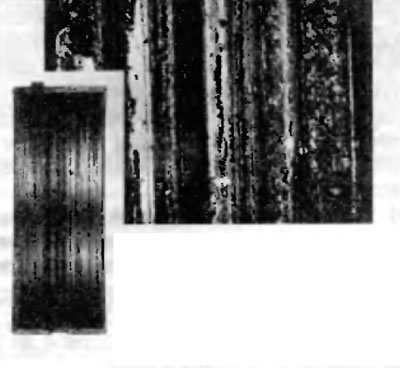

Микросрез с жлебове. Медна вложка с канали от чугунени частици

Алуминиева вложка с включени стъклени перли. Микросрез в случай на използване на стъклени перли

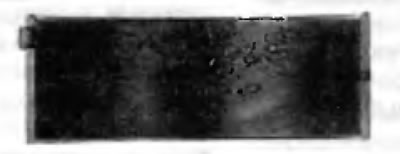

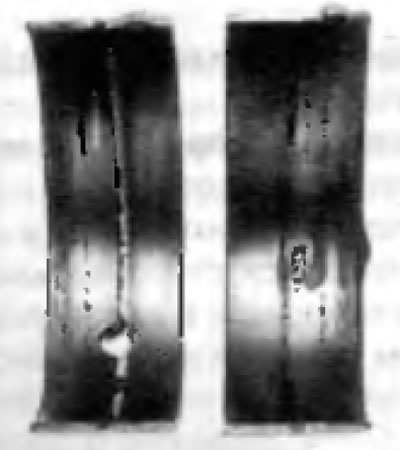

Вложка с повреда, причинена от замърсяване на гърба на вложката

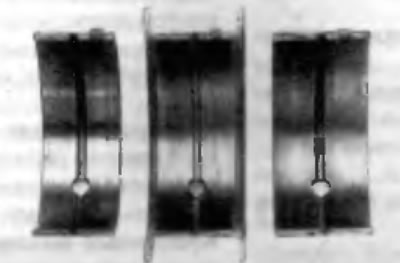

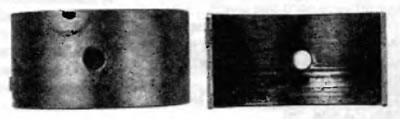

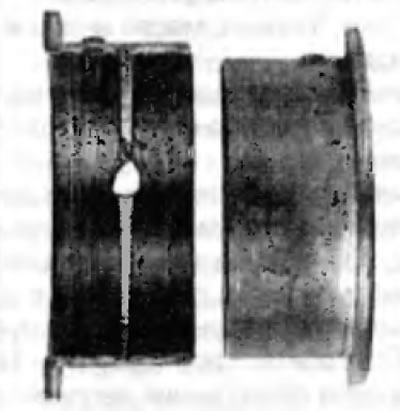

Резултатът от инсталирането на долната облицовка вместо горната е невъзможността за преминаване на масло

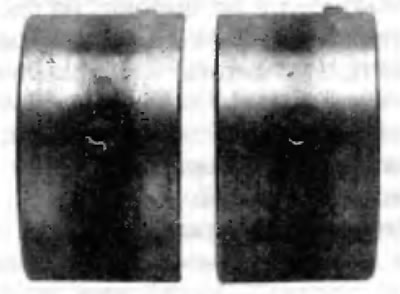

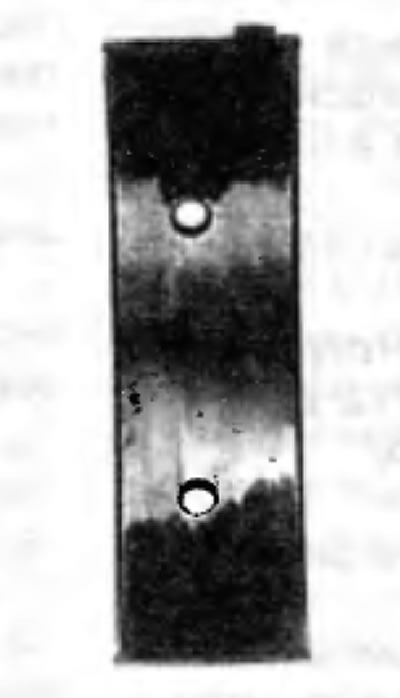

Увеличеният радиален просвет се вижда от късата дъга на контакт

Полираните и натрупани задни страни са резултат от неправилно поставяне в монтажния отвор

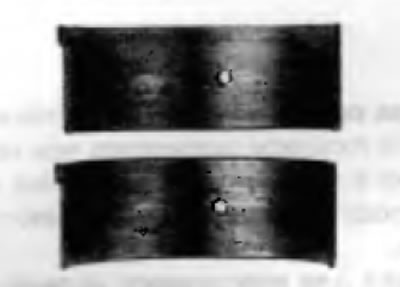

Резултатът от неправилно монтиран капак, който е обърнат нагоре или такъв, който е изместен

Резултатът е повишена скорост на празен ход, което води до невъзможност на масления филм да издържи приложеното натоварване

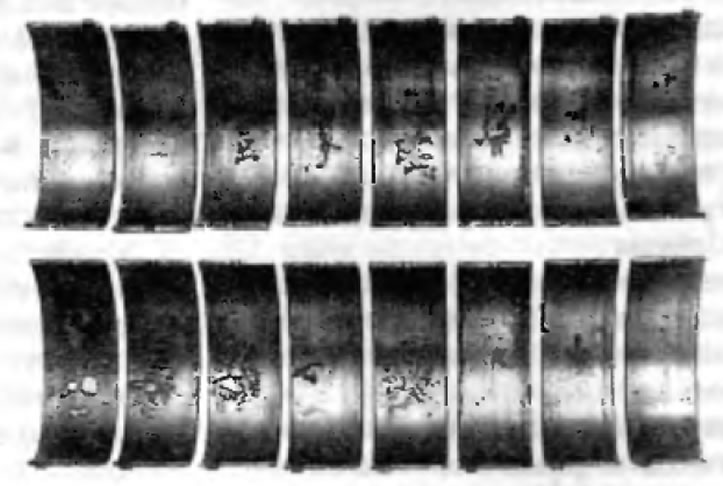

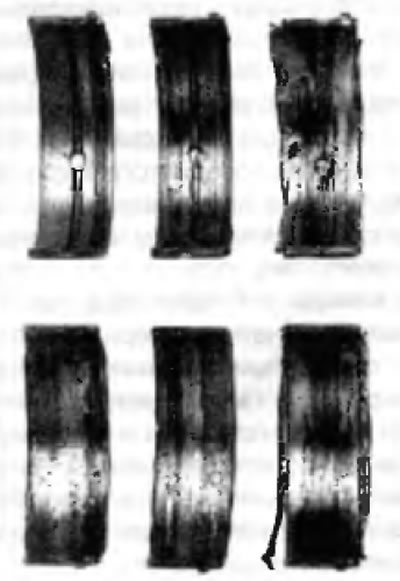

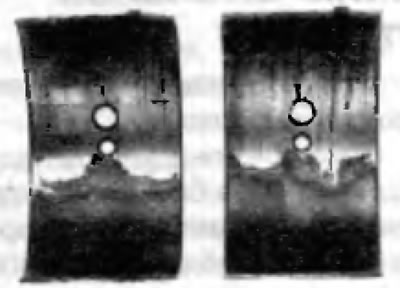

Повреда на горните лагерни черупки на мотовилките, причинена от претоварване на двигателя; долни черупки на основни лагери (не е показано) имат подобни дефекти

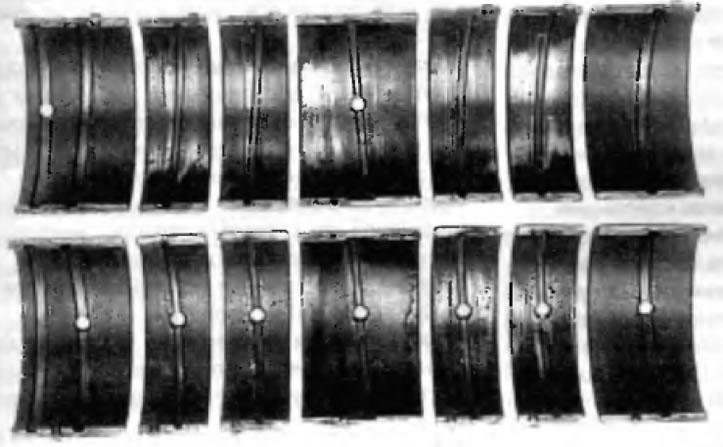

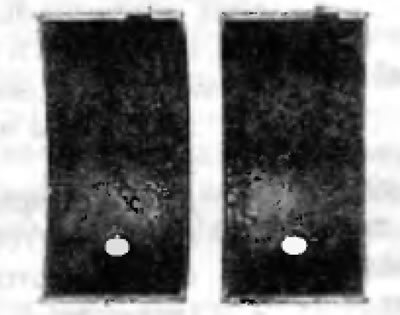

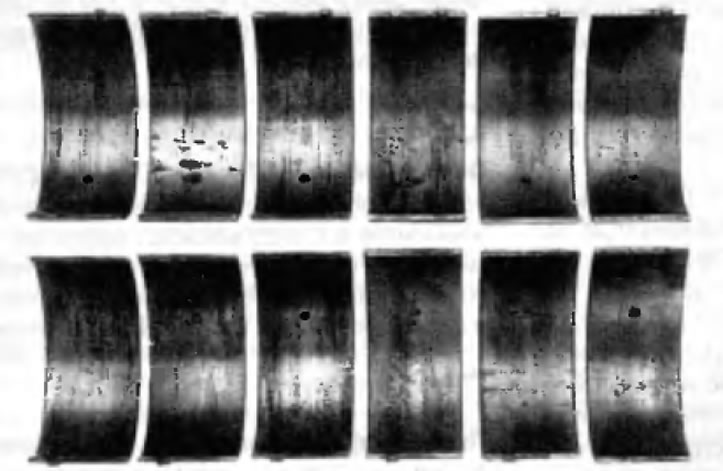

Равномерно разпределените драскотини са причинени от некачествена повърхностна обработка на коляновия вал

V-образният характер на имитациите се дължи на огъването на свързващия прът

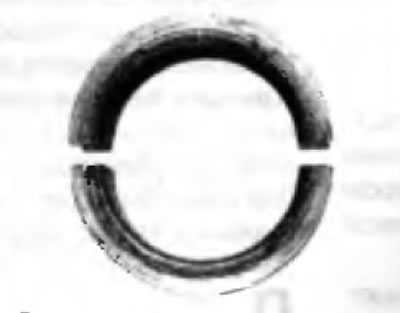

Повредата на единия ръб на тази двойка лагери е причинена от конусността на отвора на седалката

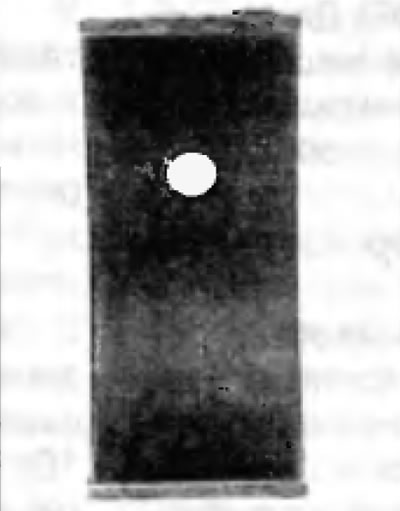

Резултат от ниско снабдяване с масло или "гладуване" на масло

Силно износване поради недостатъчен радиален просвет

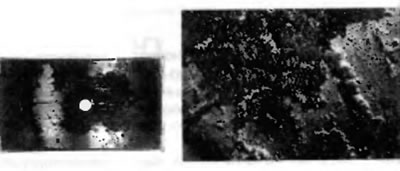

Микросрез за корозия. Корозията е резултат от киселинна атака върху корпуса на лагера, обикновено причинена от неправилна поддръжка, работа при твърде високи или твърде ниски температури или лошо качество на маслото или горивото

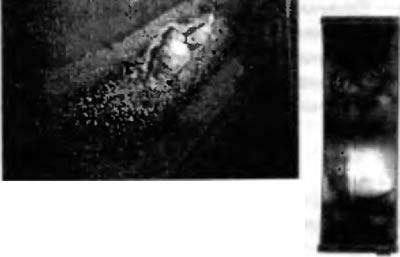

Микросрез за кавитация. Пример за кавитация е повърхностната ерозия, причинена от промени в налягането в маслена релса

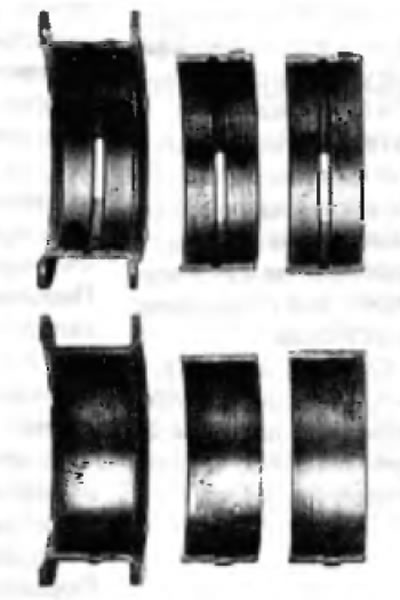

Резултат от повишено аксиално налягане или недостатъчна аксиална хлабина

Лагер, който работи с разреждане на маслото, причинено от повишено издухване на газ или обогатена смес
