Ротор
1. С помощта на омметър измерете съпротивлението между плъзгащите пръстени на колектора. Стойността на съпротивлението за генератор без електронен регулатор (в студено състояние) трябва да бъде в диапазона от 3,9 ома до 4,1 ома, а за генератор с електронен регулатор - от 2,8 до 3,0 ома.
Ако няма непрекъснатост (съпротивлението клони към безкрайност), сменете ротора.
2. Проверете дали възбуждащата намотка (намотка на ротора) е късо към масата. С помощта на омметър измерете съпротивлението между плъзгащия пръстен и полюсната част на ротора. Съпротивлението трябва да се стреми към безкрайност, в противен случай сменете ротора.
3. Проверете външните повърхности на плъзгащите пръстени. При наличие на грапавост, драскотини, сменете ротора. С помощта на шублер измерете външния диаметър на плъзгащите пръстени на колектора.
- Номинал - 32,3 - 32,5 мм
- Минимално допустимото е 32,1 мм
Ако диаметърът е по-малък от минималната стойност, сменете ротора.
Статор
1. С помощта на омметър проверете всички стартови бобини за отворени вериги. Ако съпротивлението клони към безкрайност, сменете статора.
Забележка: При тази операция съответните (срещащи) проводници трябва да бъдат запоени.

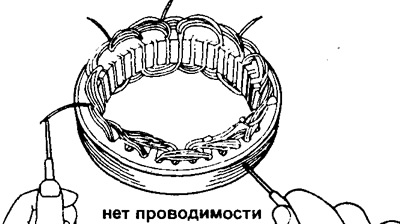

2. Проверете дали завоите на намотката на статора са късо към масата. С помощта на омметър измерете съпротивлението между проводниците на намотката и сърцевината на статора. Ако има непрекъснатост (намотка е късо заземена), сменете статора.
Четки

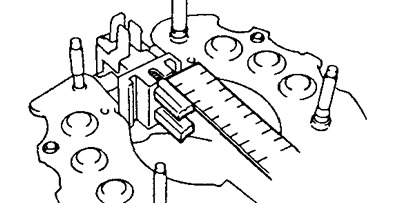

1. Измерете дължината на стърчащата част на четките.
Номиналната дължина на изпъкналата част на четките за генератора:
- с механичен регулатор - 12,5мм
- с електронен регулатор - 16,5мм
Минималната допустима дължина на изпъкналата част на четките е 5,5 мм
Ако дължината е по-малка от минималната стойност, сменете четките.
2. Сменете четките (ако е необходимо).

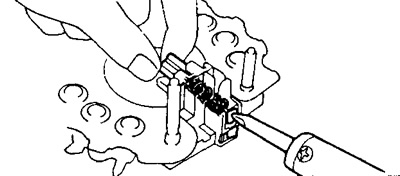

а) Разпояйте жицата на четката и отстранете четката и пружината.

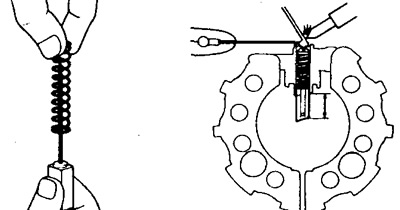

b) Прекарайте телта на четката (нова) през пружината.
c) Монтирайте новата четка заедно с пружината в държача на четката.
г) Запоете проводника на четката към клемата на държача на четката, така че дължината на стърчащата част на четката да е 12,5 мм за генератор с механичен регулатор на напрежението и 16,5 мм за генератор с електронен регулатор на напрежението.
e) Проверете дали четката се движи плавно в държача на четката.
е) Отрежете излишната част от тел за четката с ножици за тел.
Изправителен блок
1. Проверете положителните клапани.
а) Свържете единия проводник на омметъра (1) към положителния проводник (шпилька) (2) на токоизправителния блок, а другия на свой ред към другите проводници (3).
b) Обърнете полярността на проводниците на омметъра и повторете предишната процедура.
в) Уверете се, че в първия случай омметърът показва наличието на проводимост, а във втория случай - нейното отсъствие.
В противен случай сменете токоизправителя.

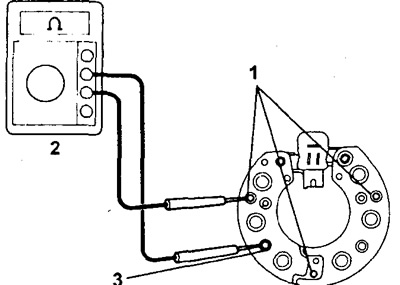

Модели генератори 40А и 45А.
1 - изводи на токоизправителния блок;
2 - омметър;
3 - положителен извод на токоизправителния блок (щифт).

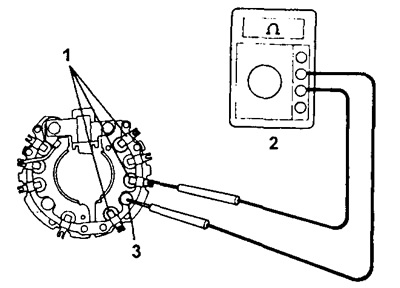

Модели генератори 50А и 55А.
1 - изводи на токоизправителния блок;
2 - омметър;
3 - положителен извод на токоизправителния блок (щифт).
2. Проверете отрицателните клапани.
а) Свържете единия проводник на омметъра (1) към отрицателния проводник (шпилька) (2) на токоизправителния блок, а другия на свой ред към другите проводници (3).
b) Обърнете полярността на проводниците на омметъра и повторете предишната процедура.
в) Уверете се, че в първия случай омметърът показва наличието на проводимост, а във втория случай - нейното отсъствие.
В противен случай сменете токоизправителя.

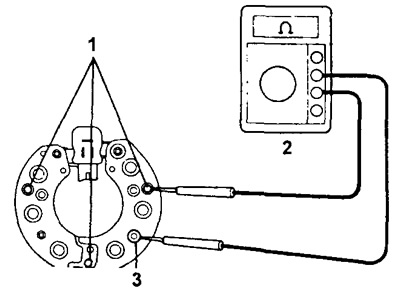

1 - модели генератори 40A и 45A;
2 - изводи на токоизправителния блок;
3 - омметър;
4 - отрицателен извод на токоизправителния блок (щифт).
Модели генератори 50А и 55А.
1 - изводи на токоизправителния блок;
2 - омметър;
3 - отрицателен извод на токоизправителния блок (щифт).
Лагери
Проверете предните и задните лагери, за да се уверите, че се въртят плавно, без да се захващат. В противен случай сменете лагерите: за да свалите предния лагер, достатъчно е да махнете предния капак, а за да свалите задния лагер, трябва да използвате подходящ теглич.
