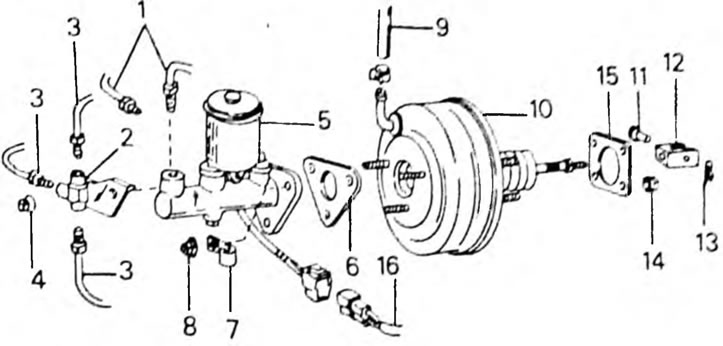

Цртање 263. Причвршћивање главног кочионог цилиндра и хидрауличког појачивача кочионог система. 1. Навојне матице, 15 Нм; 2. Тхроне; 3. Навојне матице, 15 Нм; 4. Нут. 13 Нм; 5. Главни кочиони цилиндар; 6. Заптивка се увек мења; 7. Стезаљка; 8. Матица, 13 Нм; 9. Вакумско црево; 10. Серво управљач; 11. Шлепер; 12. Глава виљушке; 13. Брацкет; 14. Нут. 13 Нм; 15. Заптивка, увек замењена; 16. Конектор, ниво течности.

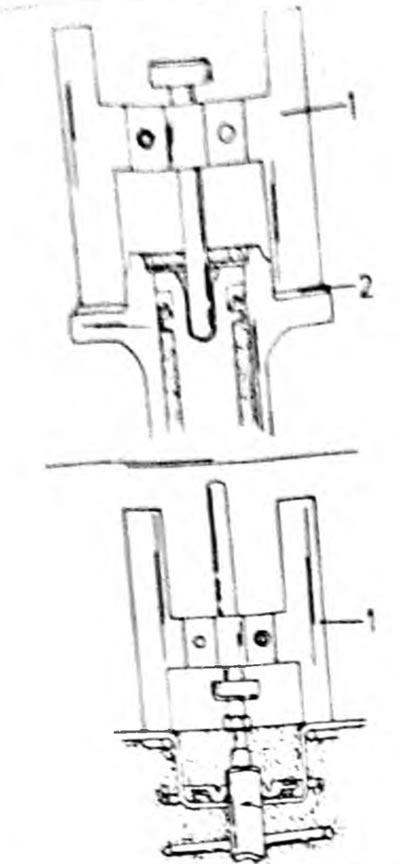

Ако је уграђен нови хидраулични појачивач, мора се подесити дужина потисне шипке уређаја. Ово захтева посебан алат (09737-00010), приказан на слици 264. Поставите шаблон на горњу страну главног цилиндра и окрените вијак за подешавање у средини шаблона док не додирне клип главног цилиндра. Без померања завртња шаблона, поставите шаблон на површину хидрауличног појачивача и помоћу мерача за мерење измерите размак између потисне шипке и завртња за подешавање шаблона. Ако зазор прелази 0-0,4 мм, олабавите сигурносне навртке регулатора потисне шипке и преуредите шипку тако да се обезбеди потребан зазор. Након подешавања, затегните сигурносну матицу.
Цртање 264.
