Демонтажа, ремонт и уградња пумпе за уље [Toyota Carina T170]

Да бисте приступили пумпи, уклоните зупчасти каиш, водећи ваљак и зупчаник радилице. Такође уклоните посуду за уље. Пумпа за уље је причвршћена за предњи део мотора и запечаћена О-прстеном. Вијци за монтажу долазе у различитим дужинама. Пластични чекић је потребан да би се пумпа за уље одвојила од унутрашњег дела механизма радилице. Пумпа се инсталира обрнутим редоследом. Неопходно је уградити нови прстен. Покријте површину тела пумпе са заптивачем, који не би требало да уђе у рупе за вијке. Уградите пумпу и затегните 11 вијака заједно са носачем алтернатора на 18 Нм. Немојте мешати завртње. Немојте оштетити заптивку током уградње. Ако је мрежа пријемника уља уклоњена, треба је зашрафити новом заптивком. Затегните навртке на 7 Нм, завртње на 13 Нм. Очистите блок цилиндра и површине уљног корита и поставите уљно корито на исти начин као што је описано за бензинске моторе.

Ако је потребно, проверите уклоњену пумпу:

Прво означите површине вођеног поводца, а затим га извадите из кућишта.
Затегните погонски зупчаник у стег са меким металним јастучићима и олабавите матицу кључем. Скините опрему за пумпу и извуците поводац.
Одврните утикач са дна и уклоните делове вентила за смањење притиска. Очистите све делове темељно и по потреби их замените. Заптивач у кућишту мора бити замењен (пажљиво га извуците одвијачем). Проверите да нема удубљења на врховима поводца. Поводци се морају заменити у комплету.

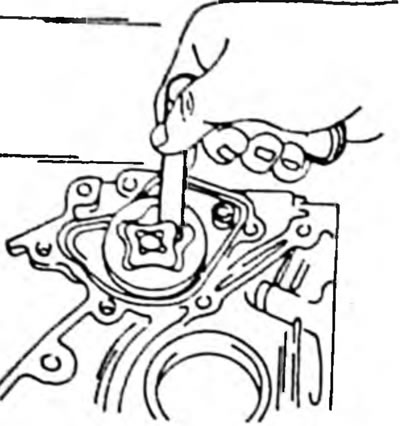

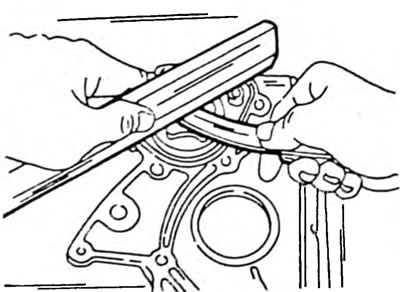

Уметните спољни поводац у отвор и измерите размак између спољашње стране спољашњег поводца и отвора за пумпу помоћу мерача. Размак не би требало да прелази 0,2 мм. За следећу проверу, уметните мерач за мерење између врха спољашњег зупца покретача и врха унутрашњег зуба возача (погледајте слику 318). Размак не би требало да прелази 0,20 мм. У супротном, замените пумпу за уље и/или шипке (укључене). Поставите лењир на површину тела (сл. 319) и мерилцем измерите размак између лењира и поводаца. Размак не би требало да прелази 0,20 мм. У супротном, замените пумпу за уље и/или шипке (укључене). Пумпа за уље се склапа обрнутим редоследом. Уметните спољни поводац са означеном површином окренутом напоље. Уметните унутрашњи поводац и поставите погонски зупчаник пумпе на осовину поводца. Заврните матицу и поново стегните погонски зупчаник у шкрипац. Затегните матицу на обртни момент од 47 Нм. Сипајте уље у отвор пумпе да бисте претходно подмазали шипке. Уметните делове вентила за смањење притиска и затегните утикач. Подмажите заптивне ивице уводнице и увуците заптивку у тело пумпе.
