Dystrybutor (modele z 1996 i 1997 roku z silnikami benzynowymi)
Wyjmowanie
1. Odłącz kabel od ujemnego zacisku akumulatora.
2. Odłącz złącza przewodów od rozdzielacza.
3. Znajdź wypukły numer na kopule rozdzielacza. Oznacza zacisk przewodu wysokiego napięcia świecy zapłonowej cylindra nr 1. Jeżeli zacisk nie jest oznaczony na kopule rozdzielacza, należy znaleźć świecę zapłonową cylindra nr 1 i określić właściwy zacisk za pomocą przewodu wysokiego napięcia. Schematy rozmieszczenia cylindrów podano w Rozdział 1A Specyfikacje.
4. Zdejmij pokrywę rozdzielacza (zobacz rozdział 1A) i obrócić wał korbowy silnika, aż wirnik rozdzielacza zapłonu znajdzie się naprzeciwko styku świecy zapłonowej cylindra nr 1 (procedurę ustawiania TDC opisano w rozdziale 2A).
5. Zastosuj znaki wyrównawcze na podstawie rozdzielacza i bloku silnika, aby uniknąć błędów montażowych (zobacz rysunek 9.5).

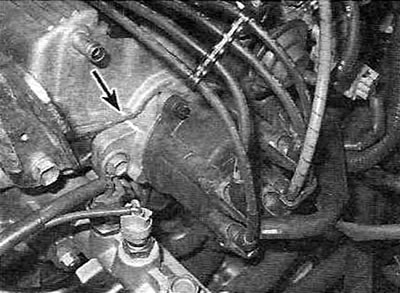

Rysunek 9.5. Nanieś znaki wyrównania na podstawę obudowy rozdzielacza i głowicę cylindra (pokazane strzałką).
Zdejmij również kopułę rozdzielacza i zrób znak na krawędzi obudowy rozdzielacza, tuż naprzeciwko końcówki wirnika.
6. Odkręć śrubę zacisku rozdzielacza, a następnie wyciągnij rozdzielacz bezpośrednio z bloku cylindrów.
Ostrzeżenie. Nie obracaj wału korbowego przy zdemontowanym rozdzielaczu, w przeciwnym razie znaki ustawienia rozrządu staną się bezużyteczne.
Instalacja
Uwaga: Jeżeli wał korbowy silnika został obrócony przy zdemontowanym rozdzielaczu, tłok cylindra nr 1 musi być ustawiony w GMP (górny martwy punkt) (zobacz rozdział 2A) i zamontuj obudowę rozdzielacza i prowadnicę zgodnie z tym.
7. Zamontuj nowy pierścień uszczelniający.
8. Wyrównaj występ łączący wału rozdzielacza z rowkiem w bloku cylindrów (zobacz rysunek 9.8).

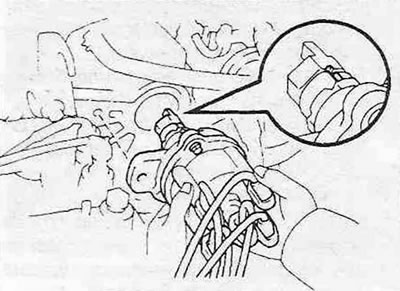

Rysunek 9.8. Wyrównaj występ łączący wału rozdzielacza z rowkiem w obudowie.
9. Włóż rozdzielacz do silnika dokładnie w tym samym miejscu względem bloku cylindrów, w którym znajdował się przed wyjęciem.
10. Jeśli rozdzielacz nie pasuje prawidłowo do bloku cylindrów, należy ponownie sprawdzić znaki wyrównania na podstawie obudowy rozdzielacza i bloku cylindrów, aby upewnić się, że obudowa rozdzielacza znajduje się dokładnie w tym samym położeniu względem bloku, co przed wyjęciem. Sprawdź również, czy styk prowadnicy pokrywa się ze znakiem na krawędzi obudowy, który został umieszczony podczas demontażu.
11. Pozostałą część procedury montażu dystrybutora wykonuje się w odwrotnej kolejności.
12. Mocno dokręć śrubę zacisku rozdzielacza.
