Szyna paliwowa
Wyjmowanie
1. Dokładnie wyczyść obszar wokół przewodów i złączek wysokiego ciśnienia, aby zapobiec przedostawaniu się kurzu i brudu do układu paliwowego.
2. Opróżnij układ chłodzenia zgodnie z opisem w rozdział 1B.
3. Wyjmij chłodnicę międzystopniową (zobacz paragraf 14) i górne pokrywy silnika.
4. Odkręć nakrętki łączące i wyjmij rurki doprowadzające wtryskiwacze z przyłączy wtryskiwaczy i listwy paliwowej. Owiń lub zatkaj taśmą wszystkie otwory w przewodach, wtryskiwaczach i listwie paliwowej.
Uwaga: Toyota zaleca, aby podczas wymiany listwy paliwowej i/lub wtryskiwaczy wymienić również przewody wysokiego ciśnienia zasilające wtryskiwacze.
5. Odkręć śrubę mocującą przewód dolotowy paliwa do obudowy kolektora dolotowego, następnie odkręć nakrętki łączące i odłącz przewód dolotowy paliwa od pompy wtryskowej paliwa i złączy szyny paliwowej. Zatkaj powstałe dziury.
Uwaga: Toyota zaleca, aby podczas wymiany pompy wtryskowej lub listwy paliwowej wymienić również przewód dolotowy paliwa (rura wysokiego ciśnienia).
6. Odkręć śruby mocujące i odłącz rurę wylotową od lewej strony głowicy cylindra. Usuń starą uszczelkę.
7. Jeśli masz starszy model, odłącz złącze przewodów od wspornika przewodów czujnika ciśnienia paliwa, jeśli jest na wyposażeniu.
8. Poluzuj zacisk i odłącz przewód powrotny paliwa od listwy paliwowej.
(Oryginał znajduje się na tej stronie internetowej: «toyotaman»)
9. Odkręć śruby mocujące i oddziel listwę paliwową od kolektora dolotowego. W nowszych modelach należy odłączyć złącze od czujnika ciśnienia paliwa, jeśli jest on zamontowany.

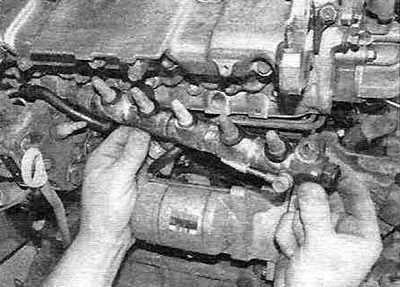

Rysunek 9.9,a. Wyjmij listwę paliwową z kolektora dolotowego...

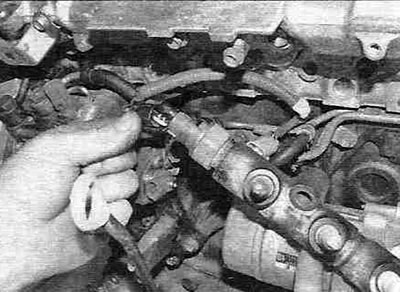

Rysunek 9.9,b....i odłącz złącze czujnika ciśnienia paliwa - pokazano model z późniejszej produkcji.
Instalacja
10. Procedurę montażu listwy paliwowej należy wykonać w odwrotnej kolejności niż przy jej demontażu. Pamiętaj o wymianie wszystkich uszczelek i dokręceniu śrub mocujących i nakrętek z wymaganym momentem obrotowym. Na koniec napełnij układ chłodzenia zgodnie z opisem w rozdział 1B.
