Sprawdzanie i wymiana przewodów wysokiego napięcia, kopułki rozdzielacza i wirnika
Uwaga: Tylko modele z 1996 i 1997 roku są wyposażone w tradycyjne rozdzielacze zapłonu. Układy zapłonowe w modelach wyprodukowanych w latach 1998-2000 nie posiadają rozdzielaczy stykowych. We wszystkich modelach produkowanych od 2000 roku zastosowano przewody wysokiego napięcia. Wszystkie modele produkowane od 2001 roku posiadają układ zapłonowy tego typu "coil-over-plug", w którym każda świeca zapłonowa ma własną cewkę zapłonową podłączoną bezpośrednio do niej. W związku z tym procedura opisana poniżej nie ma zastosowania do modeli wyprodukowanych od 2001 roku.
1. Przewody wysokiego napięcia należy sprawdzać regularnie oraz przy każdej wymianie świec zapłonowych.
2. Rozpocznij tę procedurę od wizualnej kontroli każdego przewodu przy pracującym silniku. W zaciemnionym garażu (koniecznie wentylowane) uruchom silnik i sprawdź każdy przewód. Uważaj, aby nie dotknąć ruchomych części silnika. Jeśli izolacja jest uszkodzona, w uszkodzonych miejscach pojawi się łuk elektryczny lub małe, niebieskawe iskry. Iskrzenie oznacza, że przewody wysokiego napięcia wymagają wymiany. Wyłącz silnik, poczekaj aż ostygnie, a następnie sprawdź kopułkę i wirnik rozdzielacza.
3. Przewody wysokiego napięcia należy sprawdzać pojedynczo, aby uniknąć pomyłki przy podłączaniu. Kolejność podłączania przewodów ma bardzo duże znaczenie dla prawidłowej pracy silnika. Każdy oryginalny ("rodzimy") przewód powinien mieć numer określający jego lokalizację. Jeżeli numery są nierozróżnialne, sensowne jest ponumerowanie przewodów znanymi metodami.
4. Odłączyć przewód wysokiego napięcia od świecy zapłonowej i od zacisku cewki zapłonowej. Pociągaj wyłącznie za końcówkę drutu, delikatnie go przekręcając, nigdy za sam drut.
5. Sprawdź wnętrze nasadki. Usuń wszelką korozję w postaci białych osadów. Nie należy mylić go ze smarem izolacyjnym, który służy do zapobiegania korozji.
6. Załóż przewód na świecę zapłonową. Przewód świecy zapłonowej musi być solidnie zamocowany. Jeżeli przewód nie trzyma się świecy zapłonowej, wyjmij go i za pomocą szczypiec dociśnij metalowy styk wewnątrz fajki tak, aby zatrzasnął się na styku świecy zapłonowej.
7. Wytrzyj przewody, usuwając z nich brud na całej długości. Przewody nie mogą mieć pęknięć, przepaleń ani innych uszkodzeń. Izolacja musi być elastyczna. Powtórz powyższą procedurę z pozostałymi przewodami.
8. Używając małego śrubokręta, podważ zacisk sprężynowy (jeśli istnieje, zobacz rysunek 26.8), odłączyć przewód wysokiego napięcia od kopułki rozdzielacza (modele wyprodukowane przed 1997 rokiem) lub blok cewek (modele produkowane w latach 1998-2000).

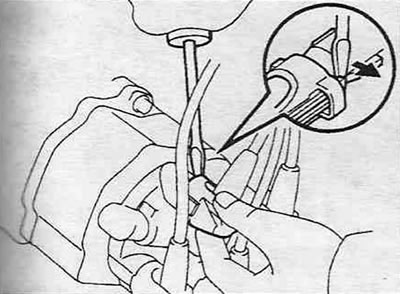

26.8. Używając małego śrubokręta, podważ sprężynowy zacisk i odłącz gumową osłonę przewodu wysokiego napięcia od kopułki rozdzielacza.
Sprawdź szczelność dopasowania i brak korozji. Podłącz ponownie przewód.
9. Sprawdź pozostałe przewody wysokiego napięcia i upewnij się, że ich końcówki są prawidłowo osadzone na zaciskach cewki zapłonowej i świec zapłonowych.
10. Jeśli konieczna jest wymiana przewodów, należy zakupić cały zestaw. Przewody należy wymieniać pojedynczo, aby uniknąć pomylenia kolejności zapłonu.
11. Zdejmij pokrywę rozdzielacza (modele wyprodukowane przed 1997 rokiem), odkręcanie śrub mocujących (zobacz rysunek 26.11a).

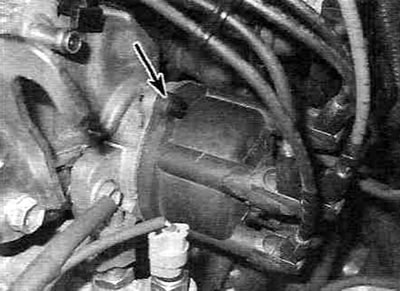

Rysunek 26.11,a. Odkręcić śruby mocujące (widoczna jest górna śruba, dolna nie jest widoczna) i zdejmij kopułę rozdzielacza.
Sprawdź wnętrze nasadki i upewnij się, że nie ma na niej pęknięć, pyłu węglowego ani zużytych, spalonych lub luźnych styków (zobacz rysunek 26.11,b).

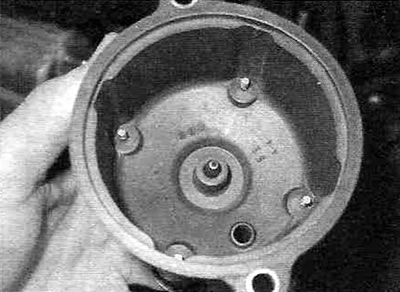

Rysunek 26.11, b. Sprawdź wewnętrzną powierzchnię pokrywy i upewnij się, że nie ma na niej żadnych cząstek węgla, spalonych, zużytych lub luźnych styków ani innych uszkodzeń.
Jeżeli zostanie wykryta przynajmniej jedna z wymienionych usterek, należy wymienić pokrywę.
12. Odkręć śruby mocujące i zdejmij wirnik rozdzielacza (zobacz rysunek 26.12a).

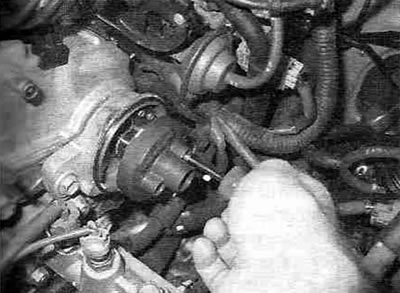

26.12,a. Wirnik rozdzielacza jest zabezpieczony śrubami.

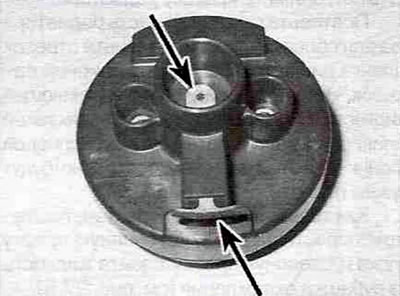

Rysunek 26.12,b. Sprawdź wirnik i upewnij się, że na stykach nie ma uszkodzeń, korozji ani śladów zużycia.
Sprawdź, czy nie ma pęknięć, uszkodzeń lub cząsteczek węgla. Jeśli występuje którakolwiek z tych usterek, należy wymienić pokrywę i wirnik.
13. Z reguły kopułę i wirnik rozdzielacza wymienia się jednocześnie z przewodami wysokiego napięcia. Zmierz opór przewodów wysokiego napięcia względem wewnętrznego styku w pokrywie, jak pokazano na rysunku 26.13.

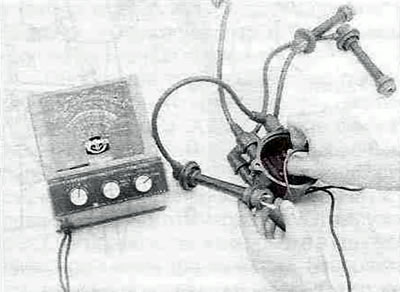

Rysunek 26.13. Pomiar rezystancji przewodów wysokiego napięcia.
Jeżeli opór jest większy niż określony w Specyfikacje, załóż pokrywę i/lub przewody.
14. Podczas montażu nowej pokrywy należy kolejno odłączać przewody od starej pokrywy, a następnie natychmiast zamontować ją na nowej pokrywie, ściśle przestrzegając numeracji, aby nie zaburzyć kolejności zapłonu.
