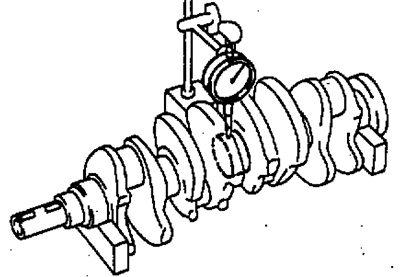

а) Поставете коляновия вал върху призмите.
b) С помощта на циферблатен индикатор проверете биенето на коляновия вал върху централната главна шийка.
Максимално биене:
- 4A-FE, 5A-FE, 7A-FE — 0,03
- 2C - 0,05
- 3S-FE, 4S-FE — 0,06 мм
Ако биенето е по-голямо от максимално допустимото, сменете коляновия вал.
2. Проверете свързващия прът и основните шийки.

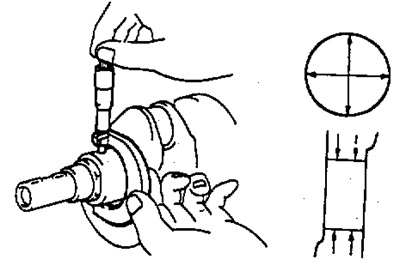

a) С помощта на микрометър измерете диаметъра на всеки свързващ прът и основната шийка в две взаимно перпендикулярни равнини, както е показано на фигурата.
Диаметър на основната шия:
2C:
- номинал - 56.982 - 57.000 мм
- ремонт - 56.745 - 56.755 мм
3S-FE, 4S-FE:
- номинал - 54.988 - 55.003 мм
- ремонт - 54.745 - 54.755 мм
4A-FE, 5A-FE, 7A-FE:
- номинална - 47.982 - 48.000 мм
- ремонт - 47.745 - 47.755 мм
Диаметър на коляновия болт:
2C:
- номинална - 50.488 - 50.500 мм
- ремонт - 50.245 - 50.255 мм
3S-FE:
- номинал - 51.985 - 52.000 мм
- ремонт - 51.735 - 51.755 мм
4S-FE:
- номинал - 47.985 - 48.000 мм
- ремонт - 47.745 -47.755 мм
4A-FE, 5A-FE:
- номинал - 39.985 - 40.000 мм
- ремонт - 39.745 - 39.755 мм
7A-FE:
- номинална - 47.988 - 48.000 мм
- ремонт - 47.745 - 47.755 мм
Този материал е взет от ресурс ToyotaMan.ru
Ако стойностите на диаметъра са извън посочените граници, проверете хлабините на маслото. Ако е необходимо, шлайфайте или сменете коляновия вал.
Забележка: ремонтният диаметър на шийките е намален с 0,25 mm спрямо номиналния.
b) Проверете свързващия прът и главните шийки за конусност и закръгленост, както е показано на предишната фигура.
- Максимална конусност и овалност - 0,02 мм
Ако конусността или заоблеността са по-големи от допустимата граница, сменете коляновия вал.
Ако е необходимо, шлайфайте отново свързващия прът и основните шийки до ремонтния размер и изберете лагери с ремонтен размер (намалена с 0,25 мм) размер.
